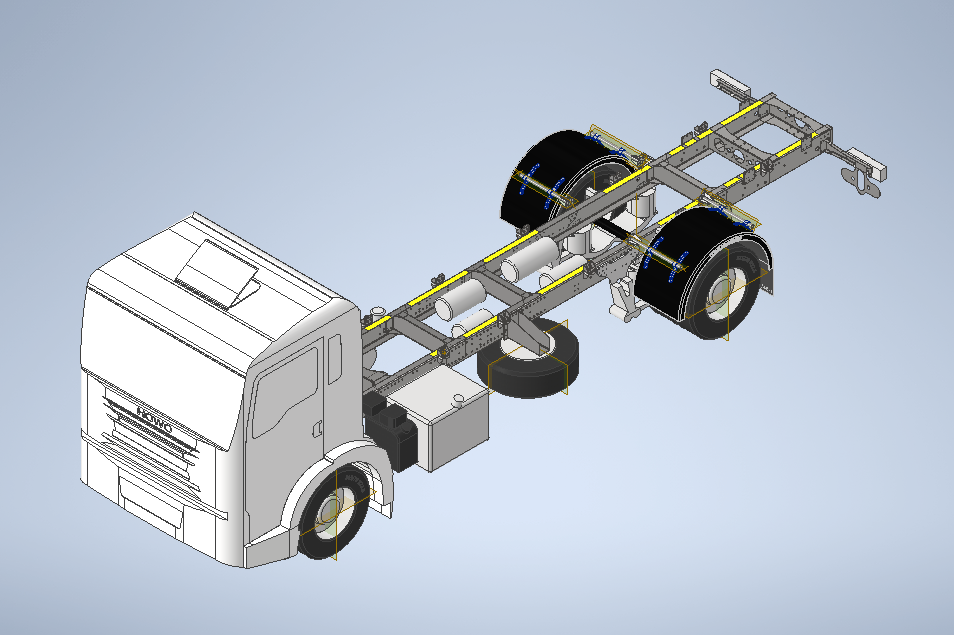

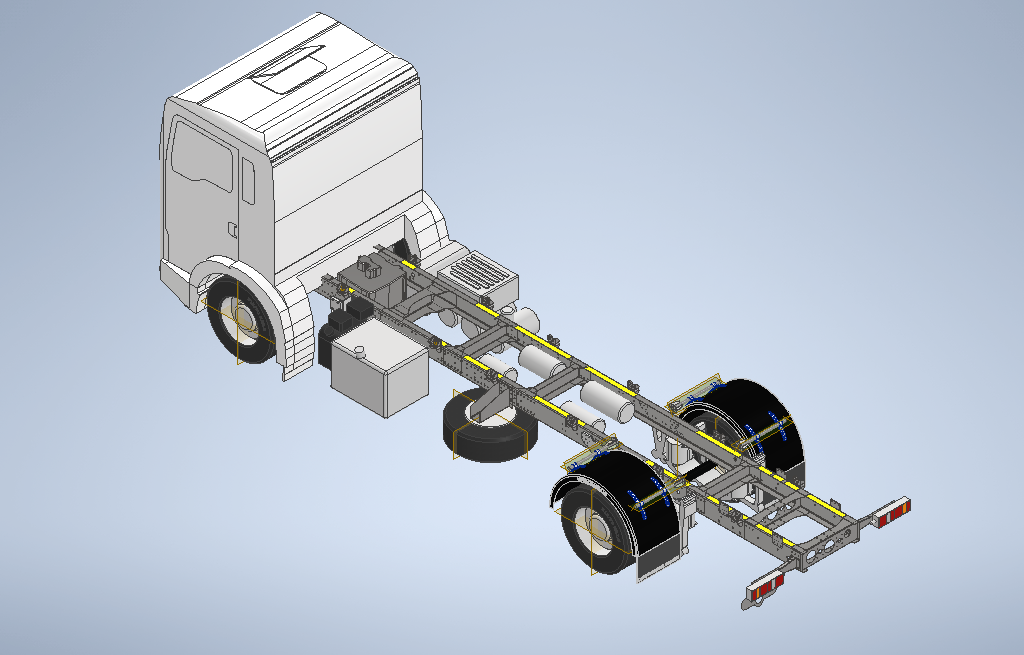

HOWO T5G с колесной базой 5425 мм. Модель выполнена в Autodesk Inventor 2024. Размеры сняты с фактической машины. Моделирование твердотельное с подетальной отрисовкой. Масштаб 1:1.
- Главная -
- Чертежи -
- Транспорт -
- Автомобили грузовые -
- Шасси HOWO T5G КБ 5425
Шасси HOWO T5G КБ 5425
0
1
23
0
0
300
Сообщить о проблеме
Автор
annasam123
Дата
13.10.2025
Язык
Русский
Состав
3D сборка, деталировка
Софт
Inventor 24
Как открыть?
Отзывов пока нет
Содержимое архива
-
HOWO.T5G.5425.F.БШ.В1
-
Элементы рамы шасси
-
Кронштейн фонаря.ipt
-
OldVersions
-
Лонжерон HOWO T5G_5400.0003.ipt
-
Эскиз коробки передач.0001.ipt
-
Лонжерон HOWO T5G_5425_01.0004.ipt
-
Ресивер малый.0002.ipt
-
Лонжерон HOWO T5G_5425.0006.ipt
-
Ресивер средний.0001.ipt
-
Ресивер большой.0002.ipt
-
Топливный бак HOWO T5G_5400.0005.ipt
-
Кронштейн фонаря.0014.ipt
-
Бак для мочевины.0002.ipt
-
Кронштейн номерного знака.0001.ipt
-
Узел АКБ HOWO T5G_5400.0001.ipt
-
Фильтр.0004.ipt
-
Лонжерон HOWO T5G_5400_01.0001.ipt
-
Ресивер вертикальный.0001.ipt
-
-
Поперечина задняя HOWO T5G_5425.ipt
-
Накладка.ipt
-
Топливный бак HOWO T5G_5425.ipt
-
Узел АКБ HOWO T5G_5425.ipt
-
Фильтр.ipt
-
Ось.ipt
-
Поперечина средняя.iam
-
Лонжерон HOWO T5G_5425.ipt
-
Кронштейн номерного знака.ipt
-
Бак для мочевины.ipt
-
Рессорный узел_01.ipt
-
Швеллер.ipt
-
Резонатор.ipt
-
Поперечина передняя HOWO T5G_5425.ipt
-
Лонжерон HOWO T5G_5425_01.ipt
-
Эскиз коробки передач.ipt
-
ДЗК.ipt
-
Кронштейн фонаря_01.ipt
-
Рессорный узел.ipt
-
Ресивер средний.ipt
-
Ресивер малый.ipt
-
Ресивер большой.ipt
-
Ресивер вертикальный.ipt
-
-
HOWO.T5G.5425.F.БШ.В1.stp
-
Информация по шасси
-
Шасси T5G 4x2 5400 пневма ZZ1167N541GE1_M7M7M54-BY@NCRU001.dwg
-
HOWO T5G_5500_№938
-
Изображение WhatsApp 2024-10-24 в 12.09.34_abd778c6.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.26_a4e37305.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.37_058a4013.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.40_605d153d.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.31_581db00a.jpg
-
Изображение WhatsApp 2024-10-24 в 12.14.44_0c9876ec.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.22_0df2b179.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.41_c2326af4.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.40_523de939.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.27_187bf714.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.39_60402cfc.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.32_ff6e9f7f.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.42_5cb3847e.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.33_7d21bfbd.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.41_b5448bb5.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.41_635f8a1e.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.24_a7027de0.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.35_4725974e.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.36_757e3942.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.42_f2d227cf.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.23_c391675a.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.39_f0fbb2de.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.38_3c791d8c.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.32_395c9326.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.39_6264d660.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.36_9bd34282.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.37_91b60128.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.37_ea4aa4a4.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.34_bb5acb69.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.33_397c1d0a.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.35_7d47df6f.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.40_4b68ddf7.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.29_e9aa15d2.jpg
-
Изображение WhatsApp 2024-10-24 в 12.09.32_69b0b263.jpg
-
-
-
HOWO.T5G.5425.F.БШ.В1.iam
-
Колесо 315_70_R22.5.ipt
-
Кронштейн крепления крыла
-
Скоба.ipt
-
OldVersions
-
Скоба.0001.ipt
-
Кронштейн креплдения колеса А61.2.0001.iam
-
Хомут.0003.ipt
-
-
Хомут.ipt
-
Кронштейн крепления крыла А61.1.iam
-
-
Крыло в сборе
-
Крыло 670 DOMAR для грузовиков (DK1685).ipt
-
OldVersions
-
Брызговик IASE750650N0 750х650.0003.ipt
-
DK5075 DK5075 Брызговик 650х700 антиспрей.0005.ipt
-
Крыло PARLOK (для сдвоенных колес) 670x2090х670 5110300.0003.ipt
-
Крыло 670 DOMAR для грузовиков (DK1685).0004.ipt
-
-
DK5075 DK5075 Брызговик 650х700 антиспрей.ipt
-
-
HOWO.T5G.5425.F.БШ.В1.ipj
-
Кронштейн крепления крыла диам. 42мм длина 700 мм
-
Труба 42x3-600 ГОСТ 10704-91.ipt
-
Кольцо.ipt
-
OldVersions
-
Кронштейн крепления крыла диам. 42мм длина 620 мм.0004.iam
-
Кронштейн крепления крыла диам. 42мм длина 700 мм.0005.iam
-
Косынка.0001.ipt
-
IASE750650N0 750х650.0001.ipt
-
Кронштейн крепления крыла диам. 42мм длина 600 мм.0002.iam
-
Труба 42x3-600 ГОСТ 10704-91.0003.ipt
-
Кольцо.0001.ipt
-
-
Кронштейн крепления крыла диам. 42мм длина 600 мм.idw
-
Труба 42x3-700 ГОСТ 10704-91.ipt
-
Кронштейн крепления крыла диам. 42мм длина 600 мм.ipj
-
Кронштейн крепления крыла диам. 42мм длина 700 мм.iam
-
Косынка.ipt
-
-
Кабина HOWO T5G_5425.ipt
-
УРВН.273.07.300;400;500 Кронштейны установки
-
УРВН.278.07.001 Пластина.ipt
-
OldVersions
-
Пружина.0003.ipt
-
УРВН.078.07.400 Кронштейн №4.0002.iam
-
УРВН.180.07.102 Швеллер.0012.ipt
-
Пружина.0004.ipt
-
УРВН.180.07.100 Кронштейн №1.0009.iam
-
Кронштейны Р3-Р7 078.0003.iam
-
УРВН.180.07.201 Швеллер.0009.ipt
-
УРВН.180.07.302 Швеллер.0014.ipt
-
УРВН.278.07.001 Пластина.0001.ipt
-
УРВН.273.07.500 Кронштейн №5.0003.iam
-
Кронштейны Р3-Р7.0002.iam
-
УРВН.180.07.102 Швеллер.0009.ipt
-
Пружина.0003.iam
-
УРВН.273.07.501 Планка.0002.ipt
-
Compress Spring11.0001.ipt
-
УРВН.180.07.400 Кронштейн №4.0012.iam
-
УРВН.180.07.402 Швеллер.0015.ipt
-
УРВН.180.07.102 Швеллер.0011.ipt
-
Кронштейны Р2.0005.iam
-
Кронштейны вперед.0004.iam
-
УРВН.180.07.100 Кронштейн №1.0002.iam
-
УРВН.180.07.200 Кронштейн №2.0013.iam
-
УРВН.180.07.201 Швеллер.0010.ipt
-
УРВН.273.07.502 Швеллер.0002.ipt
-
УРВН.180.07.001 Пластина.0001.ipt
-
УРВН.180.07.401 Планка.0010.ipt
-
УРВН.078.07.300 Кронштейн №3.0004.iam
-
УРВН.180.07.202 Швеллер.0012.ipt
-
Кронштейны Р1.0001.iam
-
Кронштейны Р2 078.0006.iam
-
УРВН.180.07.300 Кронштейн №3.0011.iam
-
УРВН.180.07.101 Планка.0010.ipt
-
УРВН.180.07.201 Планка.0011.ipt
-
УРВН.180.07.301 Планка.0011.ipt
-
-
Крепеж
-
Болт M12-6g×35-F ГОСТ Р 50274-92.ipt
-
OldVersions
-
Болт M12-6g×90-F ГОСТ Р 50274-92.0002.ipt
-
-
Шайба A 12 ГОСТ 6958-78.ipt
-
Шайба 16 ГОСТ 11371-78.ipt
-
Гайка M16-6H ГОСТ Р 50592-93.ipt
-
Шайба A 16 ГОСТ 6958-78.ipt
-
Болт M12-6g×90-F ГОСТ Р 50274-92.ipt
-
Болт M16-6g×45-F ГОСТ Р 50274-92.ipt
-
Гайка M12-6H ГОСТ Р 50592-93.ipt
-
Гайка M16-6H ГОСТ 5915-70.ipt
-
Болт M16-6g×100-F ГОСТ Р 50274-92.ipt
-
-
Пружина.iam
-
УРВН.078.07.001 Пластина.ipt
-
УРВН.078.07.301 Планка.ipt
-
УРВН.078.07.300 Кронштейн №3.iam
-
УРВН.078.07.400 Кронштейн №4.iam
-
Чертежи
-
УРВН.278.07.001 Пластина.idw
-
УРВН.078.07.400 Кронштейн №4.xls
-
УРВН.078.07.301 Планка.pdf
-
УРВН.273.07.501 Планка.pdf
-
УРВН.273.07.502 Швеллер.pdf
-
OldVersions
-
УРВН.180.07.201 Планка.0001.idw
-
УРВН.273.00.900 Установка кронштейнов.0002.idw
-
УРВН.078.07.400 СБ Кронштейн №4.0003.idw
-
Кронштейны.0005.idw
-
УРВН.078.07.301 Планка.0003.idw
-
УРВН.273.07.502 Швеллер.0002.idw
-
УРВН.180.07.400 Кронштейн №4.0001.idw
-
УРВН.180.07.100 СБ Кронштейн №1.0001.idw
-
УРВН.180.07.101 Планка.0001.idw
-
УРВН.278.07.001 Пластина.0001.idw
-
УРВН.180.07.400 СБ Кронштейн №4.0002.idw
-
УРВН.180.07.200 СБ Кронштейн №2.0001.idw
-
УРВН.180.07.202 Швеллер.0002.idw
-
УРВН.180.07.301 Планка.0001.idw
-
УРВН.180.07.102 Швеллер.0002.idw
-
УРВН.273.07.501 Планка.0003.idw
-
УРВН.180.07.302 Швеллер.0001.idw
-
УРВН.273.07.500 СБ Кронштейн №5.0002.idw
-
-
УРВН.278.07.001 Пластина.pdf
-
УРВН.078.07.300 СБ Кронштейн №3.idw
-
УРВН.078.07.301 Планка.dxf
-
УРВН.273.07.500 Кронштейн №5.xls
-
УРВН.273.07.500 СБ Кронштейн №5.pdf
-
УРВН.078.07.402 Швеллер.idw
-
УРВН.273.07.500 СБ Кронштейн №5.idw
-
УРВН.273.07.502 Швеллер.idw
-
УРВН.078.07.300 Кронштейн №3.xls
-
УРВН.078.07.302 Швеллер.pdf
-
УРВН.078.07.400 СБ Кронштейн №4.pdf
-
УРВН.078.07.400 СБ Кронштейн №4.idw
-
УРВН.078.07.301 Планка.idw
-
УРВН.078.07.302 Швеллер.idw
-
УРВН.078.07.300 СБ Кронштейн №3.pdf
-
УРВН.273.07.501 Планка.idw
-
УРВН.078.07.402 Швеллер.dxf
-
УРВН.078.07.402 Швеллер.pdf
-
УРВН.078.07.302 Швеллер.dxf
-
-
УРВН.273.07.502 Швеллер.ipt
-
УРВН.273.07.500 Кронштейн №5.iam
-
УРВН.273.07.501 Планка.ipt
-
Кронштейны Р2 078.iam
-
УРВН.078.07.302 Швеллер.ipt
-
УРВН.078.07.402 Швеллер.ipt
-
Compress Spring11.ipt
-
Кронштейны Р3-Р7 078.iam
-
-
Задний фонарь HOWO.ipt
-
