Технологический процесс ремонта шкива генератора ЗИЛ-130

Кировский Лесопромышленный колледж
Специальность 23.02.03 Техническое обслуживание и ремонт автомобильного транспорта
Курсовой проект по дисциплине "МДК 01.03 Ремонт и восстановление деталей автомобильного транспорта"
На тему: "Технологический процесс ремонта шкива генератора ЗИЛ-130"
Киров 2019

Объект исследования – шкив генератора автомобиля ЗИЛ-130.
Характеристика детали и условий ее работы:
а) деталь – шкив генератора двигателя ЗИЛ-130;
б) материал – СЧ-15-32;
в) твёрдость – НRC 45;
г) предел прочности 320МПа;
д) точность изготовления К6 ;
ж) дефекты:
- износ отверстия шкива Ø17,95;
- облом на краю канавки борта длиной 19 мм.

Цель работы: разработка технологического процесса восстановления шкива генератора автомобиля ЗИЛ-130.
Было применено приспособление, позволяющее облегчить условия труда и ускорить технологический процесс ремонта

Содержание проекта
Введение
1 Обоснование размера производственной партии
2 Разработка технологического процесса восстановления детали
2.1 Исходные данные
2.2 Выбор рационального способа ремонта детали
2.3 Схемы технологического процесса
2.4 План технологических операций
2.5 Разработка операционных технологических карт
2.6 Определение трудоемкости работ и количества рабочих
3 Разработка технологического процесса сборки
4 Конструкторская часть
Заключение
Графическая часть

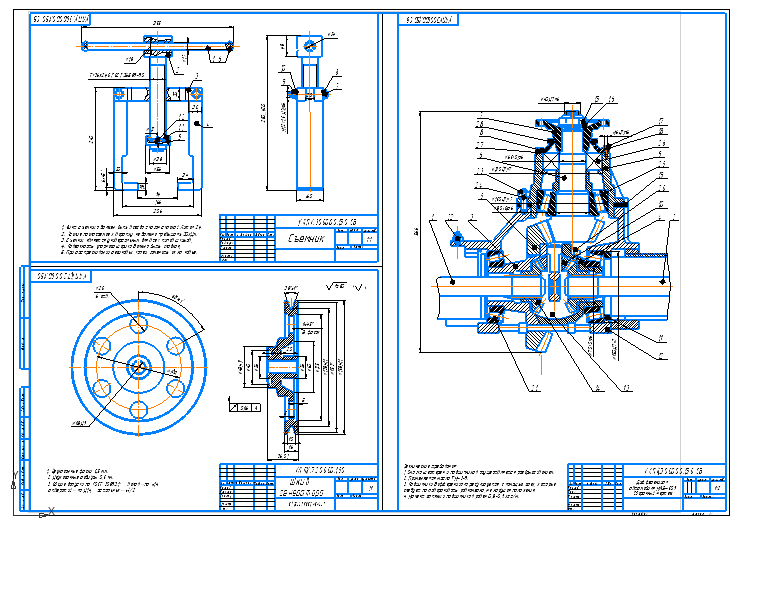

Лист №1 ремонтный чертеж детали
Лист №2 сборочный чертеж
Лист №3 чертеж приспособления, общий вид (сборочный чертёж)

Состав: Шкив генератора (СБ), Спецификация. Дифференциал автомобиля МАЗ-509 (СБ), Спецификация, Съемник генератора (СБ), Спецификация Язык документа

Софт: КОМПАС-3D V17

Файлы:

Каталог / Транспорт / Автомобили грузовые / Технологический процесс ремонта шкива генератора ЗИЛ-130

spets-ya_1.cdw
sbor_spets.cdw
sbor_sp.cdw
A1_zadniy.cdw
Operatsionnaya_karta_mekh__list1.doc
Kursovoy_remont.doc
Marshrutnaya_karta_list1 (2).doc
Marshrutnaya_karta_list2 (2).doc
Титульный лист к курсачу по ремонту.doc
