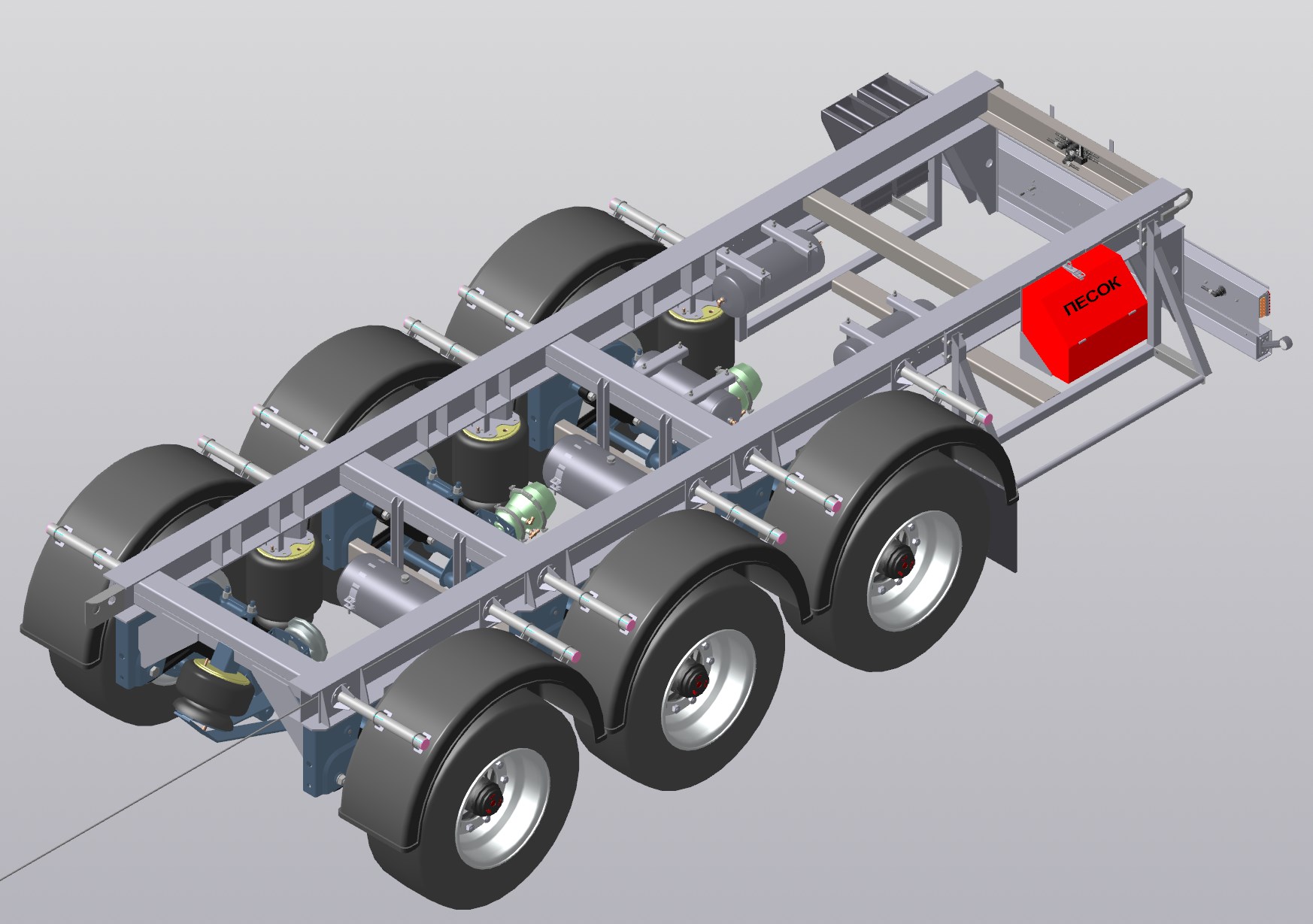

Тележка трёхосная односкатная САТ-142

Подкатная тележка трехосная САТ-142 (односкатная ошиновка) предназначена для последующей установки емкостей (цистерн), используемых для перевозки различных жидких, текучих грузов или др. надстроек.
Подвеска тележки в базовой комплектации, пневматического типа, передняя подъемная ось.
Опорное устройство тележки (при заказе в комплекте) механическое, с ручным двухскоростным приводом.
Полуприцеп с установленной тележкой рассчитан на эксплуатацию в составе седельного тягача при температуре окружающего воздуха от минус 45 до плюс 40 градусов С.
Рабочая тормозная система однопроводная, привод пневматический, тормозные механизмы барабанного типа. Электрооборудование выполнено по однопроводной схеме, номинальное напряжение 24В.
Характеристики
Допустимая нагрузка на тележку, не более, кг 26 200
Снаряженная масса тележки, не более, кг 2 990
Шины колес тележки 385/65 R22,5
Количество осей/колес, шт 3/6+1
Вес тележки 3310 кг.
Межосевое 1320 мм.

Габаритные размеры:
Длина, мм 5 895
Высота подъёма, мм 1225 +/-50 мм.
Ширина, мм 2 500
Колея колес, мм 2 040

Детально прорисованная Пневмоподвеска SAF серии M / N31
Air suspension type M50/3510 N31, Nominal ride height 400 - 500 mm – Twin leaf trailing arm 38/38 – Air bag SAF 2923 V
Общий вес без колёс и пневмоподвески 293 кг
Пневморессора SAF 2923 V. Ось SK RS 9042. Грузоподьёмность 9000 kg. SNK 420 x 180. Ошиновка 385 / 65 R 22.5
Пневморессора SAF 2618 V (Air bag SAF 2923 V)

Детально прорисована вся электрика Schlemmer
