Тележка двухосная односкатная CAT-141

579

1 000

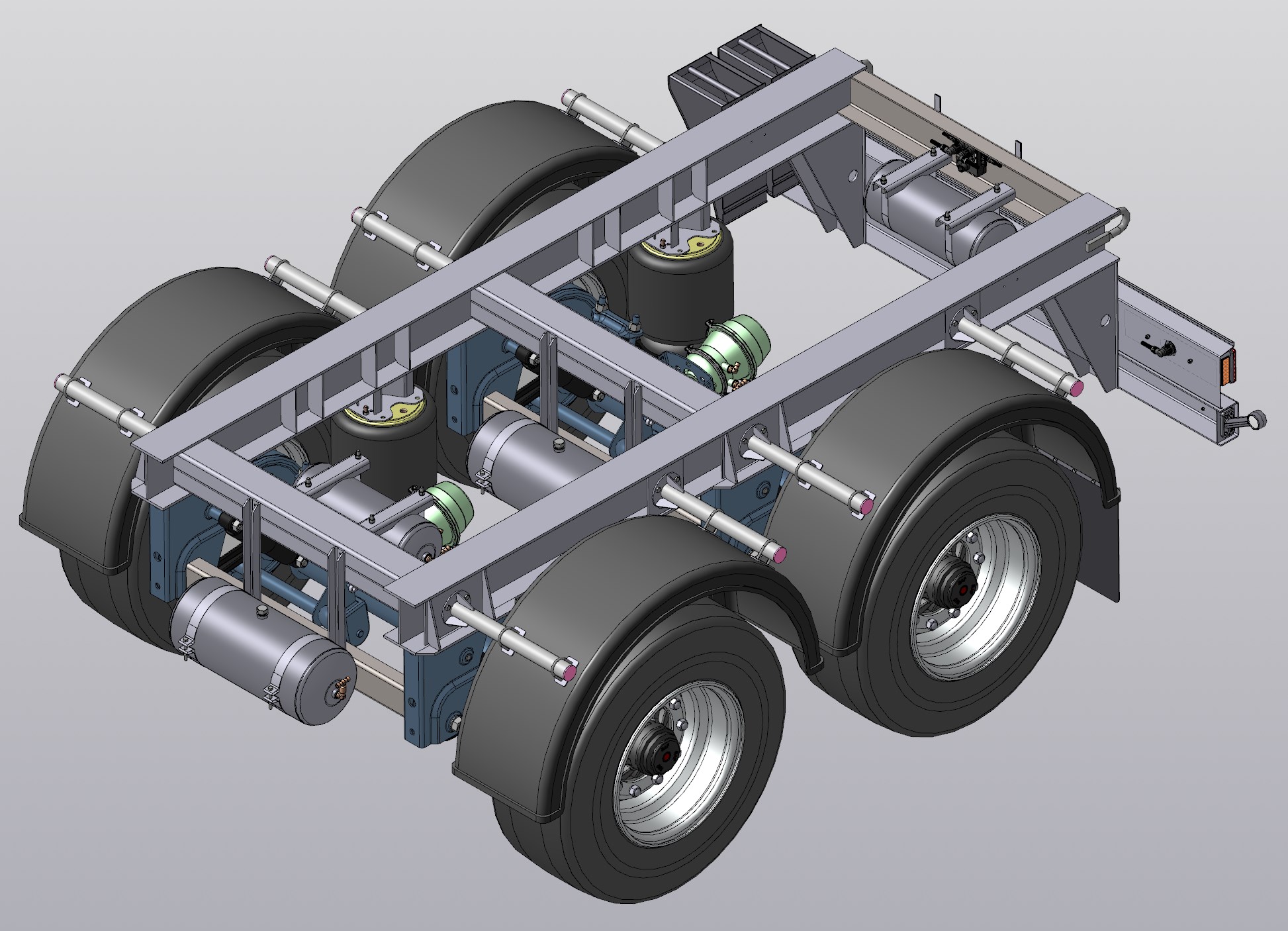

3D модель Тележка двухосная односкатная CAT-141

Подкатная тележка двухосная САТ-141 Д3500хШ2490хВ1255 (односкатная ошиновка) предназначена для последующей установки емкостей (цистерн), используемых для перевозки различных жидких, текучих грузов или др. надстроек.
Подвеска тележки в базовой комплектации, пневматического типа BPW (передняя подъемная ось по заказу).
Полуприцеп с установленной тележкой рассчитан на эксплуатацию в составе седельного тягача при температуре окружающего воздуха от минус 45 до плюс 40 градусов С.
Рабочая тормозная система однопроводная, привод пневматический, тормозные механизмы барабанного типа.
Электрооборудование выполнено по однопроводной схеме, номинальное напряжение 24В.
Вес тележки 2700 кг. Высота подъёма 1225 +/-50 мм. Межосевое 1370. Грузоподъёмность 2*9=18 т.
Шины 15.00R22,5 (385/65R22,5). Количество колес, шт. 4

Детально прорисованная Подвеска SAF Air suspension type M50/3510 N31
Nominal ride height 400 - 500 mm – Twin leaf trailing arm 38/38 – Air bag SAF 2923 V
Общий вес без колёс и пневмоподвески 293 кг
Пневморессора SAF 2923 V. Ось SK RS 9042. Грузоподьёмность 9000 kg. SNK 420 x 180. Ошиновка 385 / 65 R 22.5

Детально прорисована Камера тормозная 100-3519100-10.

Детально прорисована вся электрика Schlemmer

брызговик колёса пневмоподвеска Полуприцеп противооткатные рама Ресивер тележка тормоза электрика

Автор

DANGER Hidden

Дата

28.04.2021

Язык

Русский

Состав

рама, пневмоподвеска, тормозная, ресивер, брызговик, электрика, противооткатные, колёса

Софт

КОМПАС-3D 19.0.4 Как открыть?

Содержимое архива

Брызговик
- Заглушка.m3d
- Брызговик.m3d
- Крыло левое.a3d
- Ромашка.m3d
- Дуржатель.m3d
- Крыло.m3d
- Брызговик.a3d
- Чашка.m3d
- Кронштейн.m3d
- Крыло правое.a3d
- Резина 2.m3d
- Усилитель2.m3d
- Накладка.m3d
- Косынка.m3d
- Пластина упора.m3d
- Кронштейн.a3d
- Скоба.m3d
- Пластина.m3d
- Стержень.m3d
- Брызговик K670.m3d
- Усилитель.m3d
Установка брызговика НОВОТЕХ на тележку
- Брызговик нижний.m3d
- Брызговик нижний 5428-8511111.m3d
- Брызговик нижний 5428-8511111-10.m3d
- Заглушка.m3d
- Подкладка.m3d
- Брызговик.a3d
- Брызговик односкатный.m3d
- Ограничитель.m3d
- Петак.m3d
- Шплинт 3,2х10.m3d
- Накладка.m3d
- Труба 57.1.m3d
- Косынка.m3d
- Кронштейн.a3d
- Скоба.m3d
- Палец.m3d
- Заклёпка.m3d
- Зажим.a3d
- Усилитель.m3d
- Установка брызговика.a3d
Система тормозная
- Модулятор EBS.m3d
Установка электрооборудования
- Контакт гнездовой 7814050.m3d
- Гайка.m3d
- Трубка гофрированная NW7.5.m3d
- Колодка гнездовая.m3d
- Трубка термоусадочная L=80 мм.m3d
- Установка электрооборудования.a3d
- Кольцо уплотнительное.m3d
- Разъём гнездовой.a3d
- Угловой адаптер.a3d
- Кольцо стопорное.m3d
- Колпачoк защитный штекерного разъема фонаря заднего хода.m3d
- Лента полиамидная.m3d
- Трубка гофрированная NW10.m3d
- Провод.m3d
- Гнездо.m3d
- Коробка распределительная.m3d
- Гнездо 202612.m3d
- Провод ПВАM.m3d
- Провод ПВАM 1.0.m3d
- Поворотная часть.m3d
- Трубка термоусадочная.m3d
- Контакт гнездовой 7814048.m3d
- Муфта углового адаптера.m3d
!!!Типовые конструктивные решения
- Фонарь полного габарита
  - Фонарь полного габарита(правый).m3d
  - Гнездо.a3d
  - Трубка гофрированная NW7.5.m3d
  - Фонарь полного габарита(левый).m3d
  - Прижим.m3d
  - Провод.m3d
  - Гнездо.m3d
  - Фонарь полного габарита(правый).a3d
  - Фонарь полного габарита(левый).a3d
- Фонарь задний
  - Корпус.m3d
  - Стекло боковое.m3d
  - Стекло желтое.m3d
  - Фонарь задний.a3d
  - Стекло белое.m3d
  - Стекло.m3d
  - Муфта кабельная резьбовая.m3d
- Фонарь подсветки номерного знака
  - Фонарь подсветки номерного знака.a3d
  - Трубка гофрированная NW7.5.m3d
  - Фонарь подсветки номерного знака.m3d
  - Колпачoк защитный штекерного разъема фонаря заднего хода.m3d
  - Гнездо.m3d
  - Гнездо 202612.m3d
  - Муфта кабельная резиновая.m3d
  - Провод ПВАM.m3d
  - Крышка.m3d
  - Провод ПВАM 1.0.m3d
  - Стекло.m3d
  - Трубка термоусадочная.m3d
- Коробка распределительная
  - Панель задняя.m3d
  - Муфта распредкоробки.m3d
  - Корпус разъёма гнезда.m3d
  - Наклейка.m3d
  - Трубка.m3d
  - Коробка распределительная.a3d
  - Наклейка левая.m3d
  - Коробка распределительная в сборе.a3d
  - Заклёпка.m3d
  - Наклейка правая.m3d
  - Панель лицевая.m3d
- Кронштейн для таблицы опасности на бампер
  - Обойма.m3d
  - Лист2.m3d
  - Обойма боковая.m3d
  - Узел крепление таблицы опасности.a3d
  - Перекладина.m3d
  - Кронштейн.a3d
- Колесо 385_65R22.5
  - Колесо 15R22.5.a3d
  - Покрышка тракторная.m3d
  - Обод 600х350.m3d
  - Колесо 385_65R22,5.a3d
  - Шина 385_65R22.5.m3d
  - Диск.m3d
  - Шина 385_65R22,5.m3d
  - Колесо 425_55R19.5.a3d
  - Усилитель 500х80.m3d
  - Шина(temp).m3d
  - Обод 562.5х389.m3d
  - Шина.m3d
  - Усилитель.m3d
- Световозвращатель
  - Кронштейн.m3d
  - Световозвращатель.a3d
  - Знак.m3d
- Угловой адаптер Schlemmer
  - Гайка.m3d
  - Кольцо уплотнительное.m3d
  - Угловой адаптер.a3d
  - Трубка гофрированная NW10.m3d
  - Провод ПВАM.m3d
  - Провод ПВАM 1.0.m3d
  - Поворотная часть.m3d
  - Контакт гнездовой 7814048.m3d
  - Муфта углового адаптера.m3d
- Штуцер угловой
  - Тройник.m3d
  - Штуцер угловой.a3d
  - Угольник.m3d
  - Шайба 22.m3d
  - Кольцо ГОСТ 9833-73.m3d
  - Штуцер.m3d
  - Тройник3.m3d
  - Тройник.a3d
Пневмоподвеска
- Тормоза левые.a3d
- Стремянка.m3d
- Хомут энергоаккумулятора нижний.m3d
- Цилиндр.m3d
- Втулка верхняя.m3d
- Подшипник DN45
  - Подшипник.a3d
  - BEARING 411 (INTERNAL RACER).M3D
  - BEARING 411 (BALL).M3D
  - BEARING 411 (EXTERNAL RACER).M3D
- Подшипник DN84
  - Подшипник.a3d
  - BEARING 411 (INTERNAL RACER).M3D
  - BEARING 411 (BALL).M3D
  - BEARING 411 (EXTERNAL RACER).M3D
- Фланец.m3d
- Подушка правая.m3d
- Ступица.m3d
- Усилитель Рессоры.m3d
- Тормоза.a3d
- Барабан.m3d
- Рычаг энергоаккумулятора.m3d
- Амортизатор левый.a3d
- Пластина тормоза.m3d
- Кронштейн.m3d
- Ребро.m3d
- Подшипник DN90
  - Подшипник.a3d
  - BEARING 411 (INTERNAL RACER).M3D
  - BEARING 411 (BALL).M3D
  - BEARING 411 (EXTERNAL RACER).M3D
- Хомут энергоаккумулятора верхний.m3d
- Гайка низкая.m3d
- Втулка.m3d
- Ось тормозов.m3d
- Ось.m3d
- Подушка левая.m3d
- Энергоаккумулятор.m3d
- Рессора.m3d
- Энергоаккумулятор левый.a3d
- Прижим нижний.m3d
- Маслоуловитель колеса.m3d
- Разжимной кулак.m3d
- Контргайка.m3d
- Хомут энергоаккумулятора.m3d
- Гайка накидная.m3d
- Шток тормозной камеры.m3d
- Крышка.m3d
- Кронштейн подушки.m3d
- Амортизатор правый.a3d
- Тормозная камера.m3d
- Прижим верхний.m3d
- Труба.m3d
- Грязезащитный щиток.m3d
- Поршень.m3d
- Пневмоподвеска.a3d
- Кронштейн тормозной камеры.m3d
- Энергоаккумулятор правый.a3d
Рама
- Усиление.m3d
- Пластина лонжерона 2.m3d
- Крепление бампера.a3d
- Заглушка.m3d
- Швеллер.m3d
- Поперечина.m3d
- Пластина 3.m3d
- Обшивка.m3d
- Заднеее защитное устройство.a3d
- Ребро.m3d
- Ребро внутреннее.m3d
- Поперечка.m3d
- Рама.a3d
- Пластина лонжерона.m3d
- Пластина 2.m3d
- Щиток.m3d
- Лонжерон.a3d
- Швеллер верхний.m3d
- Балка.a3d
- Косынка.m3d
- Швеллер задний.m3d
- Пластина.m3d
- Петля буксирная.m3d
Узел крепления противооткатных
- Ребро правое.m3d
- Обшивка.m3d
- Уголок.m3d
- Каблук.m3d
- Устройство противооткатное.a3d
- Узел крепления противооткатных.a3d
- Подложка.m3d
- Пластина.m3d
- Ребро левое.m3d
- Патрубок.m3d
Установка ресиверов и присоединительной арматуры
- Хомут.m3d
- Кронштейн.m3d
- Кронштейн 509А-3513080.m3d
- Ресивер 220х486.m3d
- Ось.m3d
- Установка ресивера А20 и присоединительной арматуры.a3d
- Установка ресивера А40 и присоединительной арматуры.a3d
- Скоба ресивера А20.m3d
- Ресивер 280х586.m3d
- Скоба ресивера А40.m3d
Швеллер поперечный.m3d
Тележка CAT-141.a3d
Задний опознавательный знак.m3d
Тележка CAT-141.jpg

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

500

Тележка трёхосная односкатная САТ-142

100

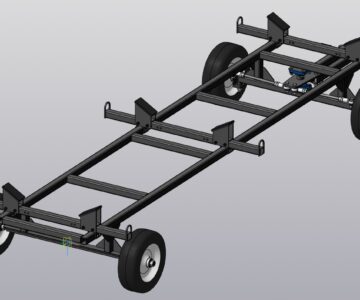

3D модель рамы боковой тележки двухосной
