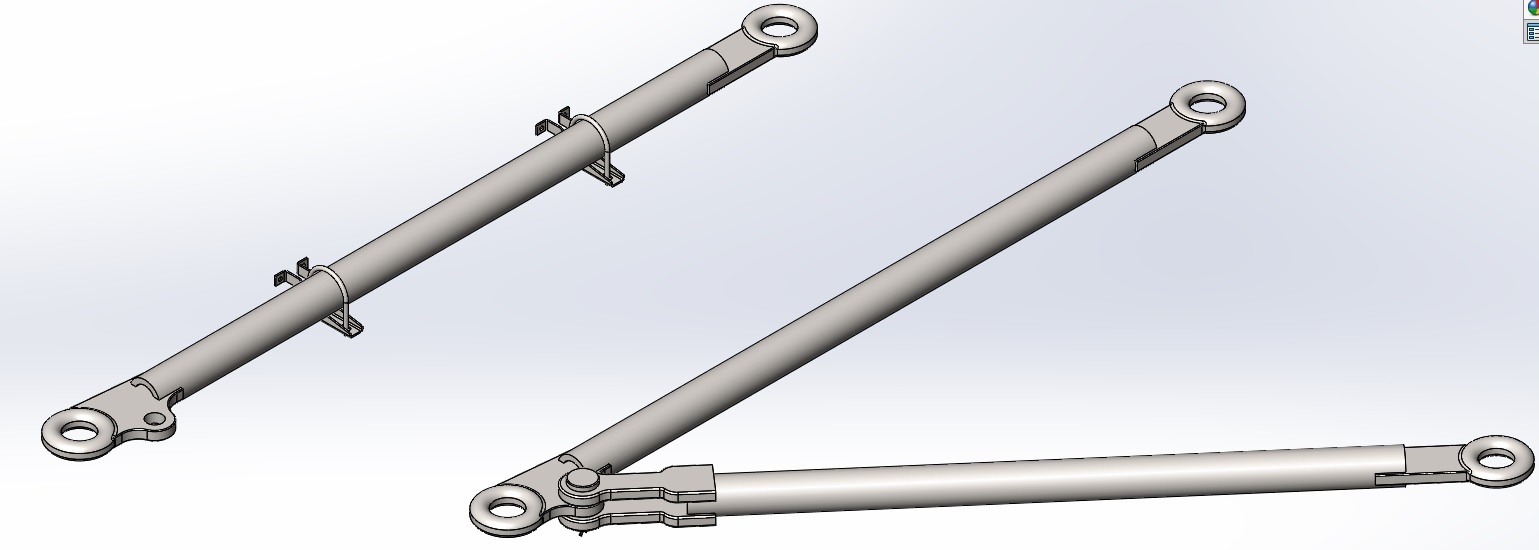

Жесткая сцепка КАМАЗ 6350-3907010 с транспортировочным кронштейном

Сцепка жесткая буксир для грузовых автомобилей КАМАЗ 6350-3907010
Жёсткая сцепка — это тип металлического буксирного устройства жесткой несгибающейся конструкции.
Рассчитана на буксировку буксируемого транспорта массой 25 тонн. Длина сцепки: 2200 мм.
Размеры отверстия петли со стороны тягача = 78 мм
Размеры отверстия петли со стороны буксируемого транспорта = 78 мм
Диаметр трубы 89 мм, Толщина пластины 27 мм

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:
Проушина сцепной петли.SLDPRT
шплинт 6,3x63 гост 397-79.SLDPRT
КАМАЗ 6350-3907010 Сцепка в сборе.SLDASM
Проушина прямая.SLDPRT
Стремянка.SLDPRT
Транспортное положение.SLDASM
Труба со сцепной петлей.SLDASM
Штифт.SLDPRT
Труба длинная.SLDPRT
Сцепная петля.SLDPRT
Труба со штифтом.SLDASM
Кронштейн крепления.SLDPRT
гайка m10-6h гост 5915-70.SLDPRT
Труба короткая.SLDPRT
Кронштейн в сборе.SLDASM
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Камаз 6350
Рейтинг: 20
Софт: DWG
Состав: Габаритный чертеж
0
38
188
8076
Камаз 6350
Жесткая сцепка автомобиля ГАЗ
Рейтинг: 20
Софт: AutoCAD 2009
Состав: Сборочный чертёж (СБ), Деталир
0
1
18
1539
Жесткая сцепка автомобиля ГАЗ

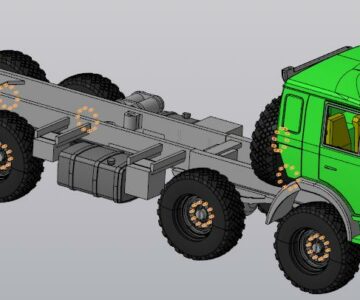

Модель камаза 6350
Рейтинг: 50
Софт: КОМПАС-3D 17 SP1
Состав: 3D сборка
5
42
48
4096
Модель камаза 6350

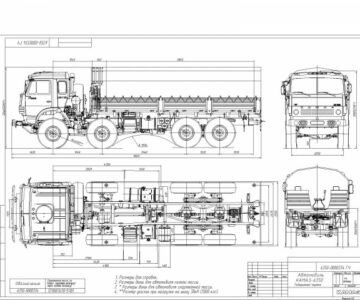

Чертеж КАМАЗ-6350
