Вакуумная машина ассенизатор ВМА-12

Машина ВМА-12 предназначена для механизированного забора, транспортирования и выгрузки жидких отходов, не содержащих горючих, агрессивных и взрывоопасных веществ.
Модель и наименование шасси - КрАЗ-6511Н4-107
Вместимость технологическая, цистерны, м 3 - 12
Характеристика насоса:
- производительность, м 3 /ч - 360
- разрежение, МПа, не менее - 0,08
Время наполнения цистерны, мин.,не более - 7,0
Время опорожнения цистерны самотеком, мин, не более - 15,0
Время опорожнения цистерны под давлением, мин, не более - 7,0
Максимальная глубина всасывания, м, не менее - 4,5

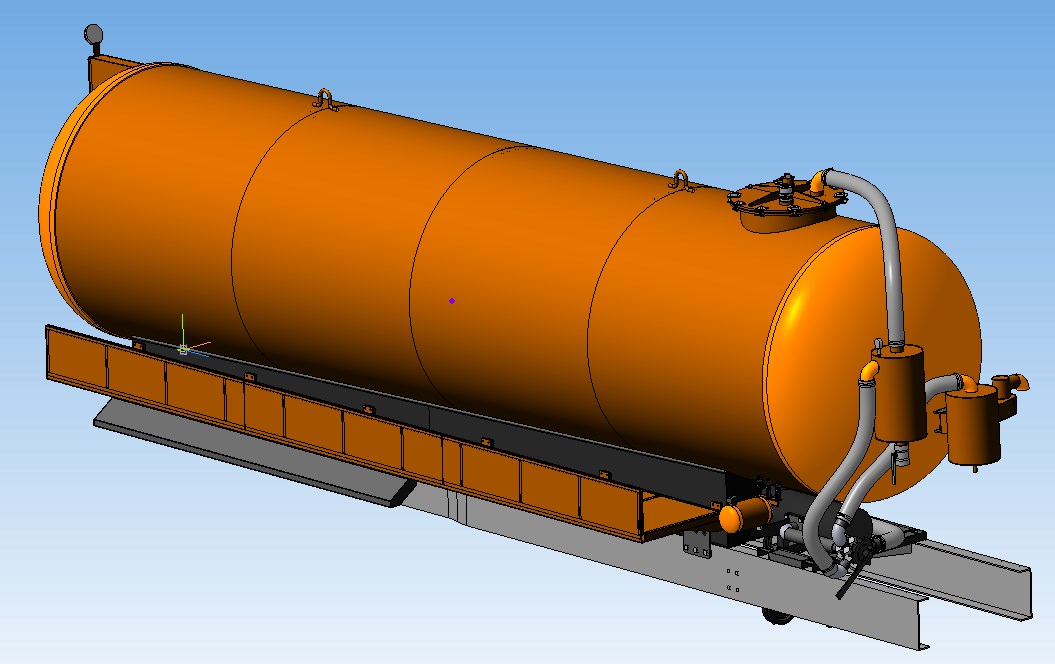

Состав: 3D сборка, габаритный чертеж, руководство по эксплуатации

Софт: STEP / IGES AP203

Файлы:
ВМА12-00.00.00-02 - Цистерна в сборе/
ВМА12-00.00.00-02 - Цистерна в сборе/Приложение 2.pdf
ВМА12-00.00.00-02 - Цистерна в сборе/ВМА12-00.00.00-02 - Цистерна в сборе.stp
ВМА12-00.00.00-02 - Цистерна в сборе/Приложение 3.pdf
ВМА12-00.00.00-02 - Цистерна в сборе/503К2015РЭ.pdf
ВМА12-00.00.00-02 - Цистерна в сборе/Приложение 4.pdf
ВМА12-00.00.00-02 - Цистерна в сборе/Приложение 1.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Дмитрий
Дата: 2017-03-18
Просмотры: 608
Язык: Русский Язык документа
