Чертеж рабочей шлюпки

0
0
606
1
3

Конструкция шлюпки цельносварная стальная толщиной обшивки - 2,5 мм. Корпус лодки имеет два герметических отсека с доступом в них через люки, являющимися воздушными ящиками, которые обеспечивают непотопляемость шлюпки.
Шлюпка сконструирована как гребная, что позволяет эксплуатировать ее на веслах.
Основные параметры и размеры:
Длина наибольшая, мм 4765
Ширина наибольшая, мм 1480
Высота борта на миделе, мм 490
Высота борта в носу, мм 605
Высота борта в корме, мм 490
Высота надводного борта на миделе
при полной нагрузке (2 чел. + 500 кг),мм 200
Водоизмещение порожней шлюпки со снаряжением, кг 365
Предельная грузоподъемность, кг 700



Автор
dolomanov
Дата
06.02.2022
Язык
Русский
Состав

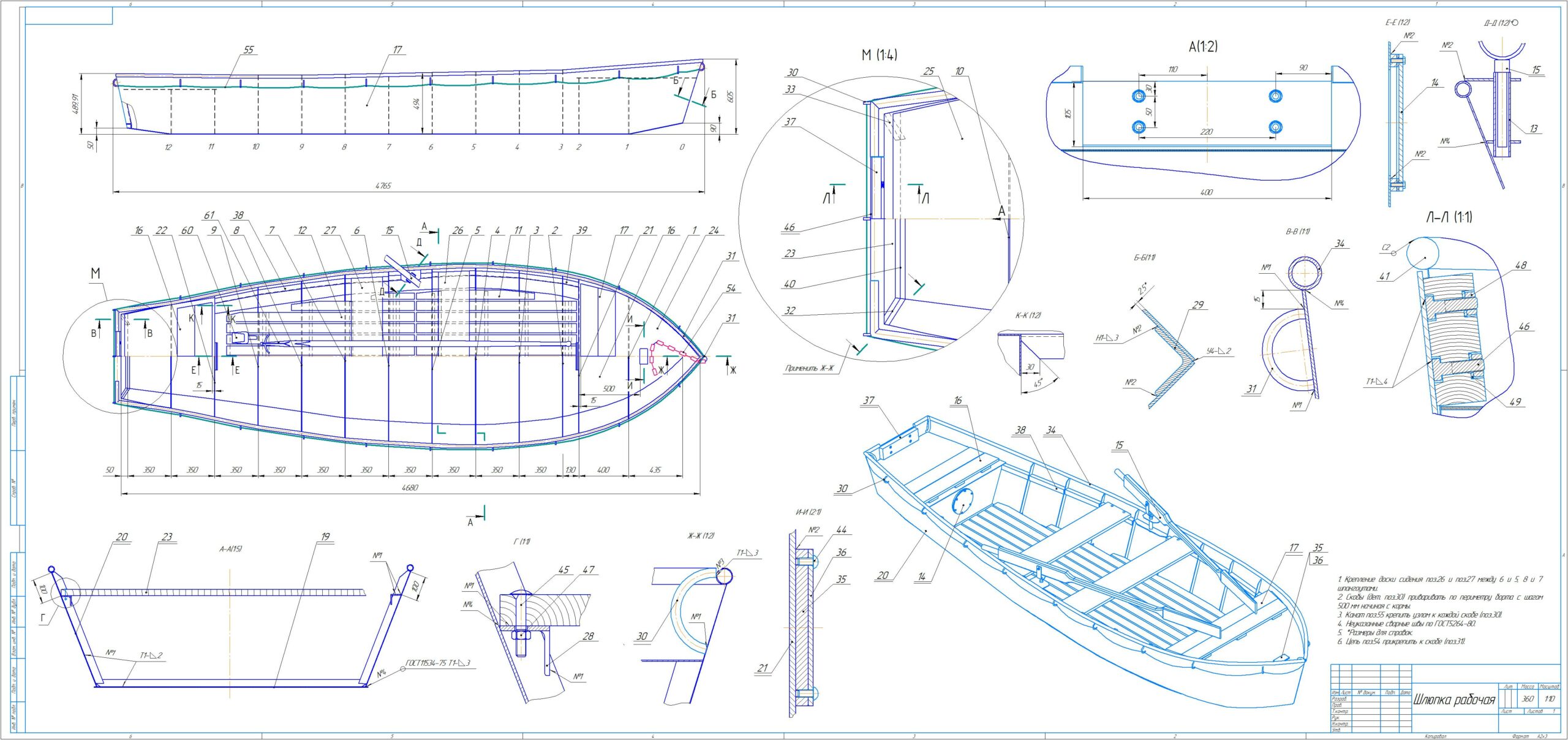

Вид общий шлюпки рабочей(ВО), спецификация.
Софт
КОМПАС-3D 19 Как открыть?
Содержимое архива
  • шлюпка рабочая
    • Шлюпка рабочая спец..cdw
    • Шлюпка рабочая Сборочный чертеж _ 226.80.00.00 СБ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 3
user-avatar

Водоизмещение 365 кг, масса 360 кг, а грузоподъёмность 700 кг? Как это?

user-avatar

там стоит масса м360кг

user-avatar

Сколько весит эта шлюпка?
