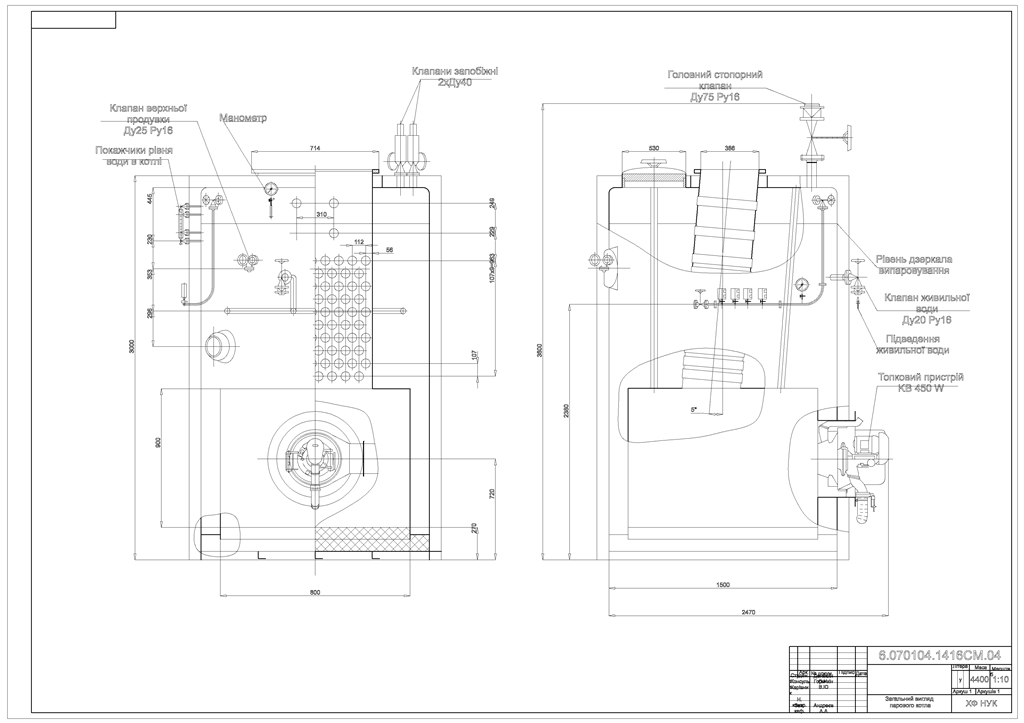

Чертеж судового котла AQ-12

Основні характеристики котла:
Паропродуктивність 1300кг/год
Теплова ефективність 83%
Витрата мазуту 95 кг/год
Температура вихідних газів 360-380 0С
Робочий тиск 700 КПа
Температура живильної води 50 0С
Коефіцієнт надлишку повітря 1,1-1,3
Об’єм парового простору котла 0,5 м3
Об’єм водяного простору котла 2,40 м3
Вага котлового агрегату 4400 кг
Парогенератор AQ-12 повністю автоматизований і розрахований на експлуатацію без постійної вахти. У ньому спалюють різні види палива: дизельне, моторне і мазути. АQ-12 являє собою водотрубний котел, що працює на мазуті. Крім того, що котел спалює дизельне паливо і в'язкий мазут, він також може виробляти насичений пар, використовуючи для спалювання відпрацьоване масло.
