Чертеж судового котла КАВ 4/7

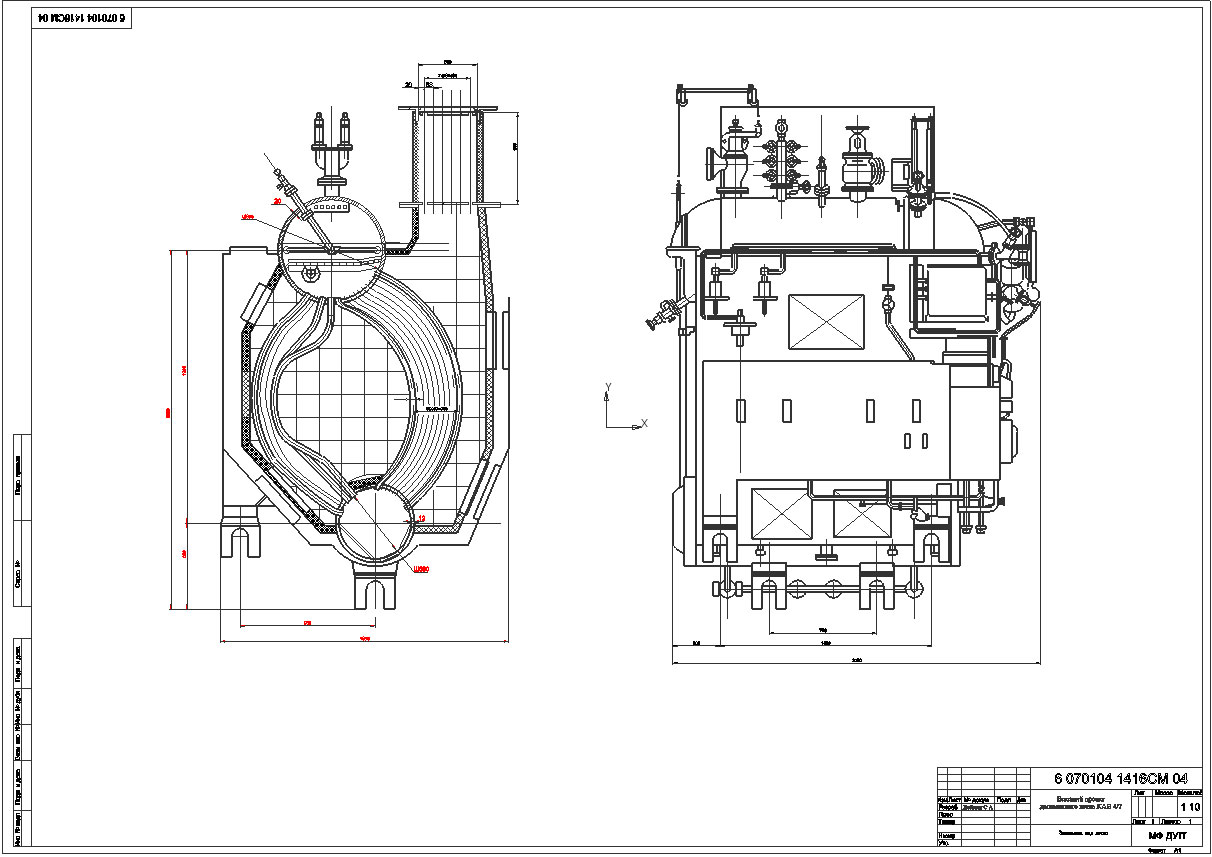

Загальний вид суднового парогенератора КАВ 4/7.
Характеристика котла:
Паропродуктивність, кг/с: 1.31
Температура гарячого повітря: 50
Коефіцієнт надлишку повітря: 1.2
Витрата палива, кг/с: приблизно 0.11
Кількість форсунок: 1
Розрахункова продуктивність форсунки, кг/с: 0.11
Котел типу КАВ повністю автоматизований та розрахований на експлуатацію без постійного спостереження. У ньому спалюють різні види палива, такі як: дизельне, моторне і мазут. При навантаженнях до 20 % номінальної подача палива в топку регулюється позиційно (включене-виключене). При навантаженнях більш 20 % здійснюється плавне, чи пропорційне регулювання, тобто витрата палива і відповідне йому кількість повітря змінюється пропорційно паропродуктивності. При цьому тиск пари підтримується постійним.
У залежності від умов розміщення парогенератори можуть поставлятися правої і лівої моделі, обумовленої по розташуванню вихідного патрубка газоходу.

Состав: Вид общий (ВО) Язык документа

Софт: AutoCAD 2008

Файлы:

Котел КАВ 4_7.cdr
Котел КАВ 4_7.dwg
Котел КАВ 4_7.pdf
