Чертеж тепловой схемы судна по схеме 2 ТК и 1СТ

Дальневосточный федеральный университет
Кафедра судовых механизмов
Чертеж тепловой схемы судна
Владивосток 2013

Тепловая схема выполнена для нефтеналивного судна т/х «Вентспилс».
Комплектации тепловой схемы главного пропульсивного комплекса (ГПК).
Газотурбинная установка с утилизационным паровым котлом (УПК) и турбогенератором В состав ТУ входят два ГТД «Тайн», выполненные по конструктивной схеме: два турбокомпрессора (2ТК) и одна силовая турбина (1СТ). Газотурбинные двигатели работают на гребной вал через суммирующий двухступенчатый редуктор.

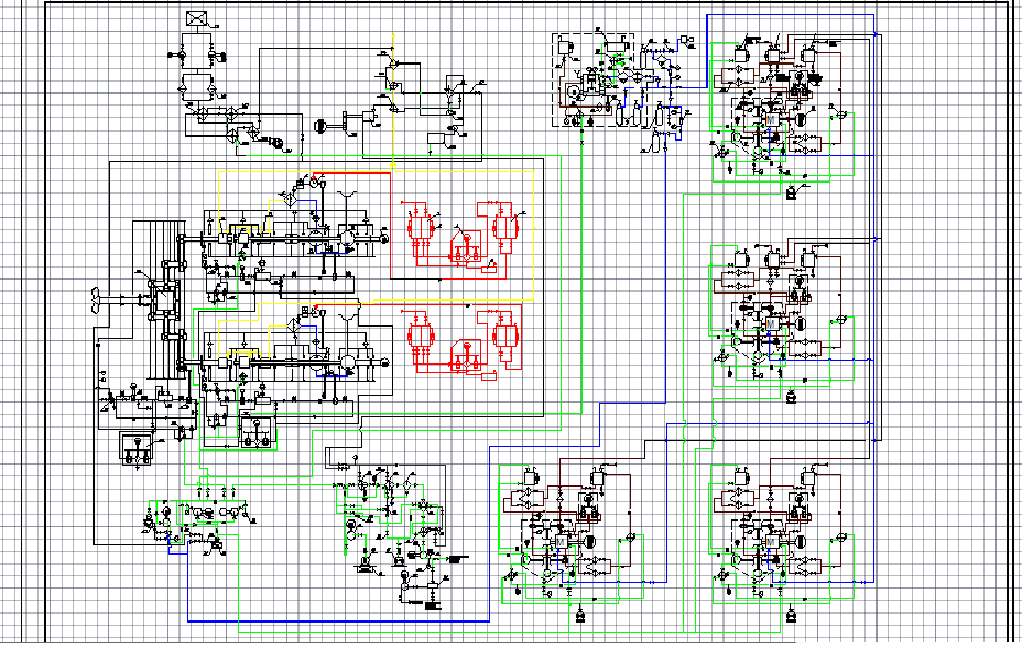

На тепловой схеме главного пропульсивного комплекса (ГПК) показаны: топливная, масляная системы, система охлаждения, успарительная установка, дизель генераторы, компрессорная станция.
