Конкурс асов 3D-моделирования

Десантный катер проекта Т-4М

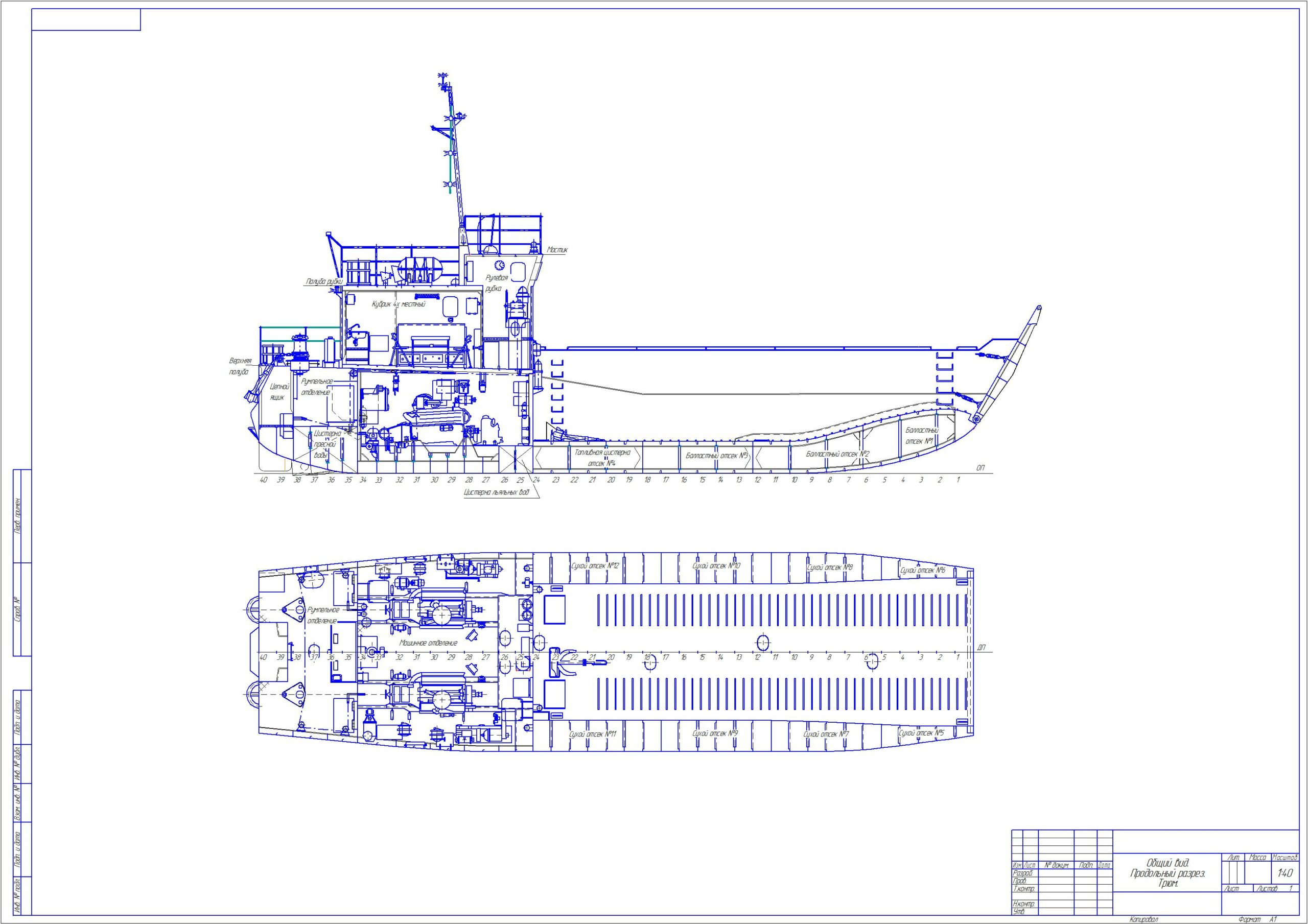

Чертеж десантный катер проекта Т-4М
Транспортный катер с открытым трюмом и носовой аппарелью предназначен для приема генеральных и других грузов, а так же самоходной техники, весом до 50 тонн (с соответствующими размерами трюма и положения центра тяжести) с транспортов в условиях открытых рейдов, выгрузки их как на оборудованный, так и на необорудованный берег, ли-бо погрузки этих же грузов с берега на транспорт.
Основные технические данные:
Проект Т-4 / Т-4М
Длина: 21 м
Ширина: 5,56 м
Осадка: 1,55 м
Скорость полного хода: 10 / 8,6 уз
Дальность плавания: 270 миль
Водоизмещение стандартное: 56 т
Водоизмещение полное: 118,2 т
Экипаж: 4 чел
Тип ГД: 3Д12 / 3Д12А
Мощность ГД: 2х300 л.с.
Грузовместимость: 50 т
Масштаб 1:40

Состав: Общий вид. Продольный разрез. Трюм. Язык документа

Софт: КОМПАС-3D 15

Файлы:

Общий вид Т4М.cdw
Технич описание.doc
