Емкость для топлива АЦ-4.9 мод

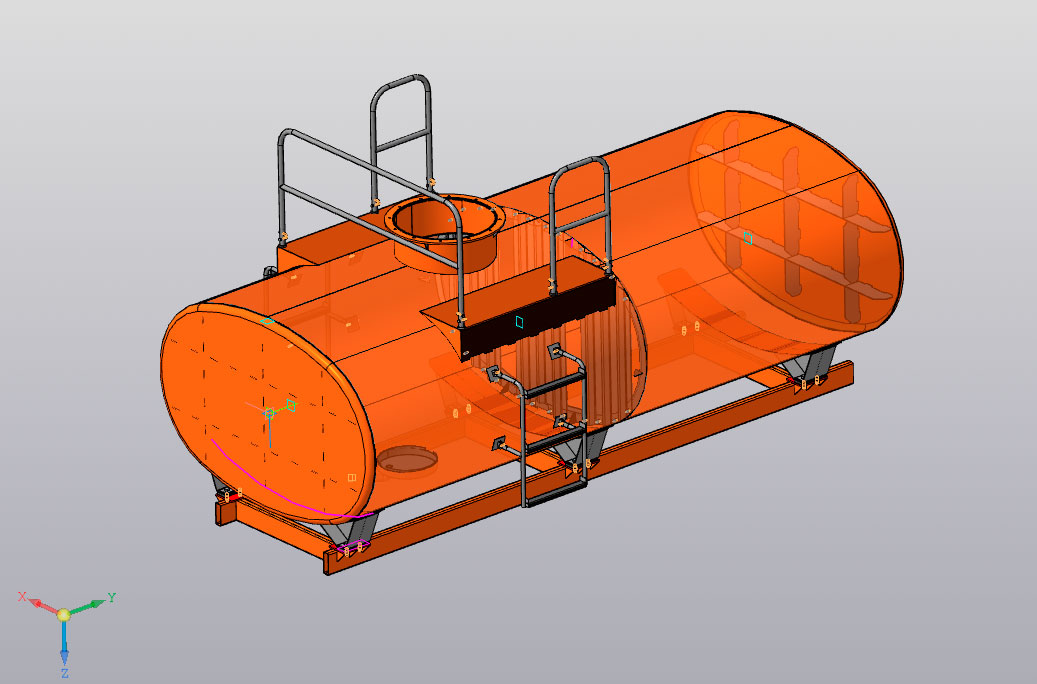

3D модель емкость для топлива на базе автоцистерны АЦ-4.9 модифицированной объемом 4,9 м3. Цистерна используется на плавбазе с установкой на понтоны для перевозки нефтепродуктов (модель только цистерны, как на картинке, без понтонов).

Состав: 3D сборка

Софт: КОМПАС-3D 16

Файлы:

Бочка/

Бочка/823.01.100 Сб Обечайка.a3d

Бочка/823.03.001-01 Настил.m3d

Бочка/118.05.10.006 - Косынка.m3d

Бочка/823.01.504 Прокладка.m3d

Бочка/823.01.605 - Пластина.m3d

Бочка/823.01.203 - Ребро жесткости 45 x 60 S=4.m3d

Бочка/К 5852-063.032-32 Клапан дыхательный ТУ153-05806720-2000.a3d

Бочка/823.01.302 - Косынка.m3d

Бочка/118.05.20.002В - Днище.m3d

Бочка/823.03.100 Сб Перила.a3d

Бочка/823.02.000 Сб Площадка.a3d

Бочка/118.05.20.203 - Лист.m3d

Бочка/823.01.300 Сб Опора.a3d

Бочка/823.03.102 Подошва.m3d

Бочка/823.01.820 Сб Штырь.a3d

Бочка/Ограждение.a3d

Бочка/823.01.821 - Пятак.m3d

Бочка/823.01.822 - Штырь.m3d

Бочка/363.00.00.00-12 Крышка люка ТУ 3689-001-75666576-2008 без горловины 891.00.00.00.a3d

Бочка/823.01.701 - Настил.m3d

Бочка/823.01.402 Опора.m3d

Бочка/823.01.400 Сб Подрамник.a3d

Бочка/КО-3485.05.00.001А - Волнорез.m3d

Бочка/823.01.401 - Швеллер 12Л ГОСТ 8509-93 А ГОСТ 5521-93 L=3420.m3d

Бочка/823.03.001 - Настил.m3d

Бочка/118.05.20.000В Сб Днище в сборе.a3d

Бочка/А070612.05.10.04 Б - Подкладка.m3d

Бочка/823.01.001 - Прокладка.m3d

Бочка/823.01.700 Площадка.a3d

Бочка/823.01.600 Сб Лестница.a3d

Бочка/КО-3485.05.00.002 - Волнорез.m3d

Бочка/823.01.603 - Крепление.m3d

Бочка/823.04.000 Сб Перила.a3d

Бочка/118.05.20.000В Сб - Днище в сборе.m3d

Бочка/823.01.202 - Фланец.m3d

Бочка/823.00.00 Сб - Емкость для топлива.a3d

Бочка/823.01.002 - Ребро жесткости 45 x 60 S=6.m3d

Бочка/118.05.20.201 - Лист.m3d

Бочка/823.01.303 - Платик.m3d

Бочка/823.03.000 Сб Площадка обслуживания.a3d

Бочка/823.01.502 - Дно.m3d

Бочка/118.05.20.200 Сб Решетка.a3d

Бочка/823.02.002 - Косынка.m3d

Бочка/823.01.503 - Отвод.m3d

Бочка/823.01.201 Обечайка.m3d

Бочка/118.05.21.000 Сб Ребро жесткости.a3d

Бочка/823.01.601 - Подложка.m3d

Бочка/КО-3485.05.00.002 - Волнорез 1.m3d

Бочка/823.01.900 Сб Поручень.a3d

Бочка/237.05.00.007Т - Болт.m3d

Бочка/823.01.301 - Лапа.m3d

Бочка/823.01.000 Сб Цистерна.a3d

Бочка/118.05.20.202 - Лист.m3d

Бочка/823.01.800 Сб Поручень.a3d

Бочка/823.01.602 - Проушина.m3d

Бочка/823.02.001 - Настил.m3d

Бочка/АПЗ-4,9-2с.01.01.031М - Заглушка.m3d

Бочка/823.01.200 Обечайка с фланцем.a3d

Бочка/823.01.501 - Обечайка.m3d

Бочка/823.01.810 Сб Перила.a3d

Бочка/823.01.500 Сб Отстойник.a3d

Бочка/823.01.604 - Ступенька.m3d

Бочка/823.03.000-01 Площадка обслуживания.a3d

Бочка/823.01.702 - Косынка.m3d

Бочка/823.03.101 Пятак.m3d

Бочка/КО-3485.05.00.001А - Волнорез 1.m3d

Бочка/АЦ-4,9.01.03.00 М Сб Крышка люка.a3d
