Эстакада монтажа гребного винта

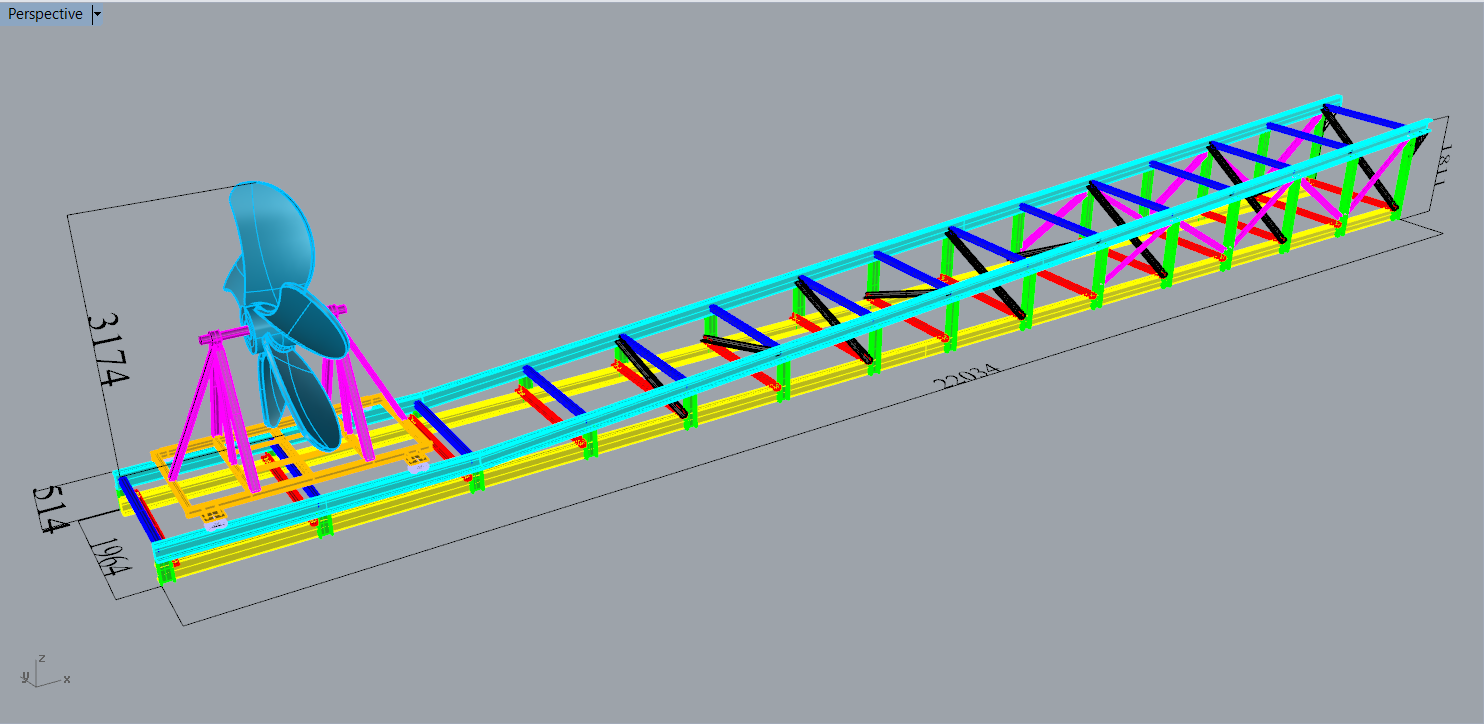

Эстакада предназначена для заводки, монтажа гребного винта на гребной вал судна с крейсерской кормой. Изделие имеет габариты ДхШхВ: около 22х2х1,8 м. Набор - уголки равнополочные, швеллер. В реальности эстакада разбирается на три блока. Для наглядности сделал гребной винт (упрощенно). Будет интерес - сделаю чертеж этой эстакады.

Состав: Модель одной деталью Язык документа

Софт: Rhino 5
