Кильблок для катера

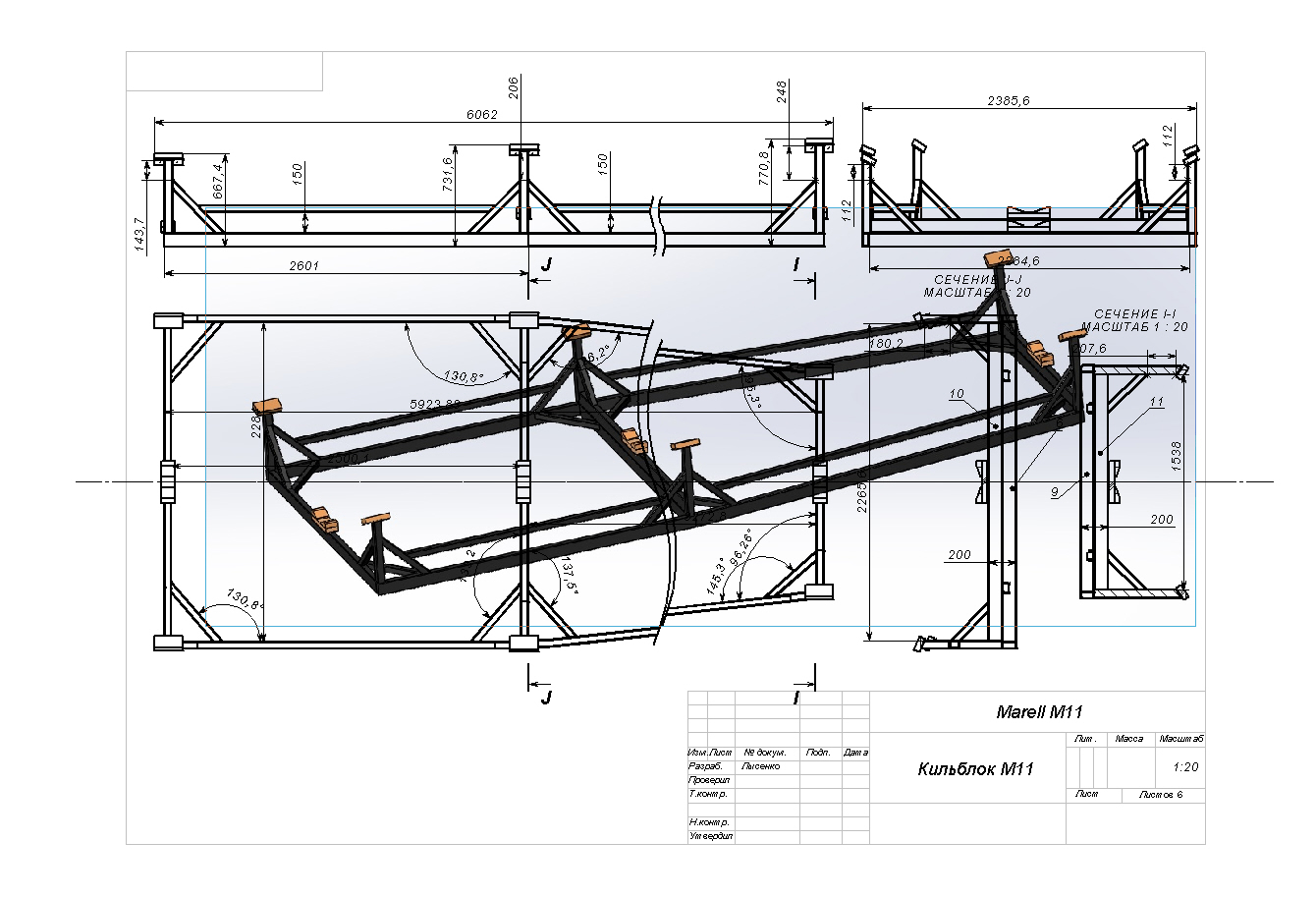

Приложены 3д модель и чертежи на сборку кильблока для транспортировки катера длиной 13 метров. В конструкции кильблока применены ГОСТовские профильные трубы из черного металла и деревянные брусы в качестве упоров.

Состав: 3D модель и сборка + чертежи к ним

Софт: SolidWorks 2021

Файлы:
Кильблок/
Кильблок/Верхняя часть килевого упора.SLDPRT
Кильблок/Труба 50х50х2127.SLDPRT
Кильблок/Кильблок М11.SLDDRW
Кильблок/Труба 100х50х2284,5.SLDPRT
Кильблок/Труба 50х50х532.SLDPRT
Кильблок/Нижняя часть килевого упора.SLDPRT
Кильблок/Труба 100х50х1658.SLDPRT
Кильблок/Труба 60х60х625.5.SLDPRT
Кильблок/Труба 50х50х533.5.SLDPRT
Кильблок/Кильблок М11.SLDASM
Кильблок/Труба 50х50х2924.SLDPRT
Кильблок/Труба 100х50х2601.SLDPRT
Кильблок/Пластина по брус 300х100.SLDPRT
Кильблок/Труба 50х50х392.SLDPRT
Кильблок/Труба 50х50х563.5.SLDPRT
Кильблок/Килевой упор.SLDASM
Кильблок/Труба 50х50х508.5.SLDPRT
Кильблок/Труба 60х60х521.SLDPRT
Кильблок/Доска 40х100х200.SLDPRT
Кильблок/Труба 50х50х521.5.SLDPRT
Кильблок/Труба 60х60х583.5.SLDPRT
Кильблок/Труба 100х50х2264.5.SLDPRT
Кильблок/Пластина по брус 200х100.SLDPRT
Кильблок/Труба 100х50х3340.SLDPRT
Кильблок/Труба 100х50х1538.SLDPRT
