Расчет судовой опреснительной установки

Морской государственный университет им. адм. Г.И. Невельского
Кафедра СКиППУ и ВЭО
Курсовой проект по дисциплине СВМ
На тему "Расчет судовой опреснительной установки"
Владивосток 2017

Исходные данные Производительность 0,32кг/с (27,5т/сут), Температура греющей воды 80С, Температура забортной воды 23С, коэффициент продувания 3,5.
В данной работе рассматривается опреснительная установка типа Д для дистилляции морской воды.

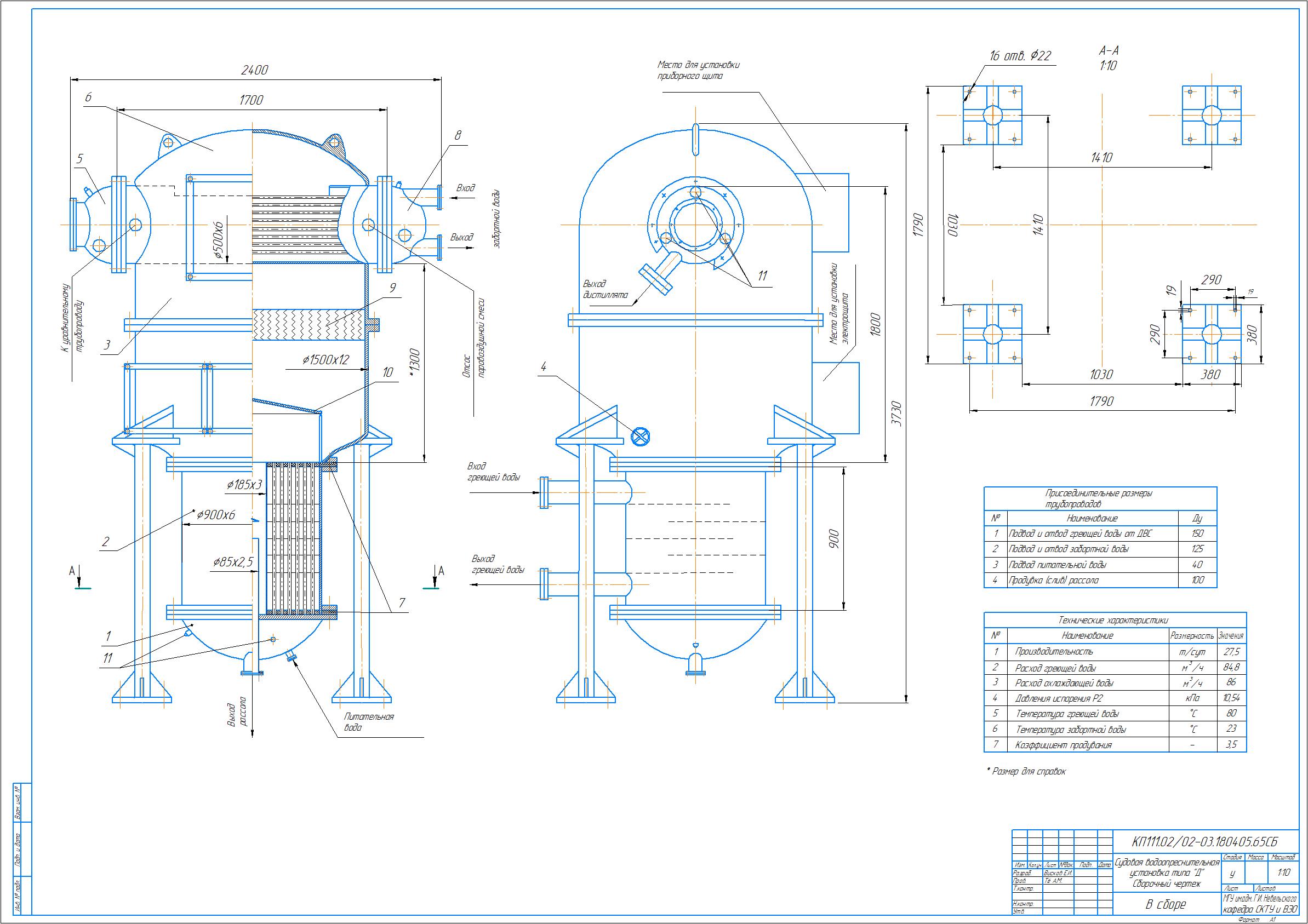

Графическая часть содержит сборочный чертеж

ОГЛАВЛЕНИЕ

Введение……………….…………………………………………………...………..4
1. Опреснительная установка типа «Д»…………………………………………...5
1.1. Устройство и принцип работы………………………………………...............5
2. Тепловой расчет опреснительной установки.……………...……...…...............8
2.1.1. Определение параметров вторичного пара……….......................................8
2.1.2. Тепловой и конструктивный расчет греющей батареи................................9
2.1.3. Тепловой расчет и компоновка конденсатора ………................................12
3. Гидравлический расчет утилизационной опреснительной установки
типа «Д».................................................................................................................16
3.1. Определение гидравлического сопротивления полости
охлаждающей воды конденсатора...............................................................17
3.2. Определение гидравлического сопротивления греющей
воды в межтрубном пространстве нагревательной батареи…….............18
4. Поверочный расчет опреснительной установки………………………………20
4.1.Исследование влияния температуры забортной воды на
производительность спроектированной опреснительной установки........................20
4.2. Исследование влияния накипи в греющей батарее на
производительность спроектированной опреснительной установки…………..…22
Заключение……………………………………...………………….…….…..............24
Список литературы……………………………………………………………..........25

Состав: Сборочный чертеж(СБ), спецификация, эскиз Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Расчет судовой опреснительной установки

Спецификация.cdw
ПЗ СВМ.docx
СВМ Опреснитель чертеж.cdw
