Тепловой и гидравлический расчёт судовой водоопреснительной установки типа ”Д”»

Морской государственный университет им. Г.И. Невельского.
Кафедра судовых котельных, турбинных установок и вспомогательного энергетического оборудования
(СКТУ и ВЭО)
курсовой проект «Тепловой и гидравлический расчёт судовой
водоопреснительной установки типа ”Д”»
Владивосток 2019

Производительность, кг/с 25т/сутки
Температура греющей воды, 74 с
Температура забортной воды, 24 с
Коэффициент продувания 3,0

ОГЛАВЛЕНИЕ
Введение……………….…………………………………………………...………..4
1. Опреснительная установка типа «Д»……………………………………….…...5
1.1. Устройство и принцип работы………………………………………...............5
2. Тепловой расчет опреснительной установки.……………...……...…................8
2.1. Определение параметров вторичного пара………...........................................8
2.2. Тепловой и конструктивный расчет греющей батареи....................................9
2.3. Тепловой расчет и компоновка конденсатора ………....................................13
3. Гидравлический расчет утилизационной опреснительной установки
типа «Д».................................................................................................................16
3.1. Определение гидравлического сопротивления полости
охлаждающей воды конденсатора...............................................................17
3.2. Определение гидравлического сопротивления греющей
воды в межтрубном пространстве нагревательной батареи…….............18
4. Поверочный расчет опреснительной установки………………………………20
4.1.Исследование влияния температуры забортной воды на
производительность спроектированной опреснительной установки..........................20
4.2. Исследование влияния накипи в греющей батарее на
производительность спроектированной опреснительной установки…………...…22
Заключение……………………………………...………………….…….…...............25
Список литературы………………………………………………………….…..........26

Состав: Тепловая схема глубоковакуумной утилизационной опреснительной установ-ки на базе отечественного опреснителя типа «Д» Язык документа

Софт: КОМПАС-3D 18.06

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Тепловой и гидравлический расчёт судовой водоопреснительной установки типа ”Д”»

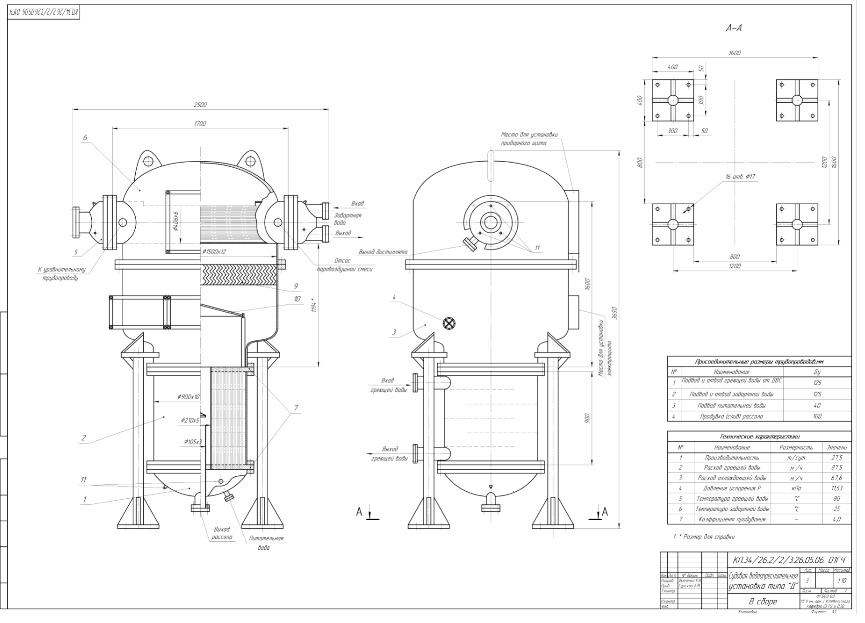

Судовая опреснительная установка.cdw
Kursovoy_SVM_-.docx
