Построение теоретического чертежа транспортного судна Танкер DW=55000т
Санкт-Петербургский государственный морской технический университет
Кафедра проектирования судов
Курсовой проект по дисциплине "Кораблестроительное черчение"
На тему: "Первоначальный выбор основных элементов транспортного судна и построение теоретического чертежа"
Санкт-Петербург 2020
Дано: Танкер, DW = 55000 т, v=16 уз.
В данной работе рассматривается выбор основных элементов проектируемого судна, находятся главные размерения и коэффициенты будущего судна. Находится плазовая таблица ординат для построения теоретического чертежа судна. Кроме того, описано составление строевой по шпангоутам и чертежа общего расположения судна на примере танкера.
Графическая часть содержит теоретический чертёж проектируемого танкера, строевую по шпангоутам и чертёж общего расположения.
Оглавление
Предварительный выбор основных элементов судна. Построение теоретического чертежа 3
Теоретическая часть. Строевая по шпангоутам 5
Практическая часть. Строевая по шпангоутам 7
Вывод 8
Теоретическая часть. Чертёж общего расположения 9
Практическая часть. Чертёж общего расположения 10
Вывод 11
Список литературы 12

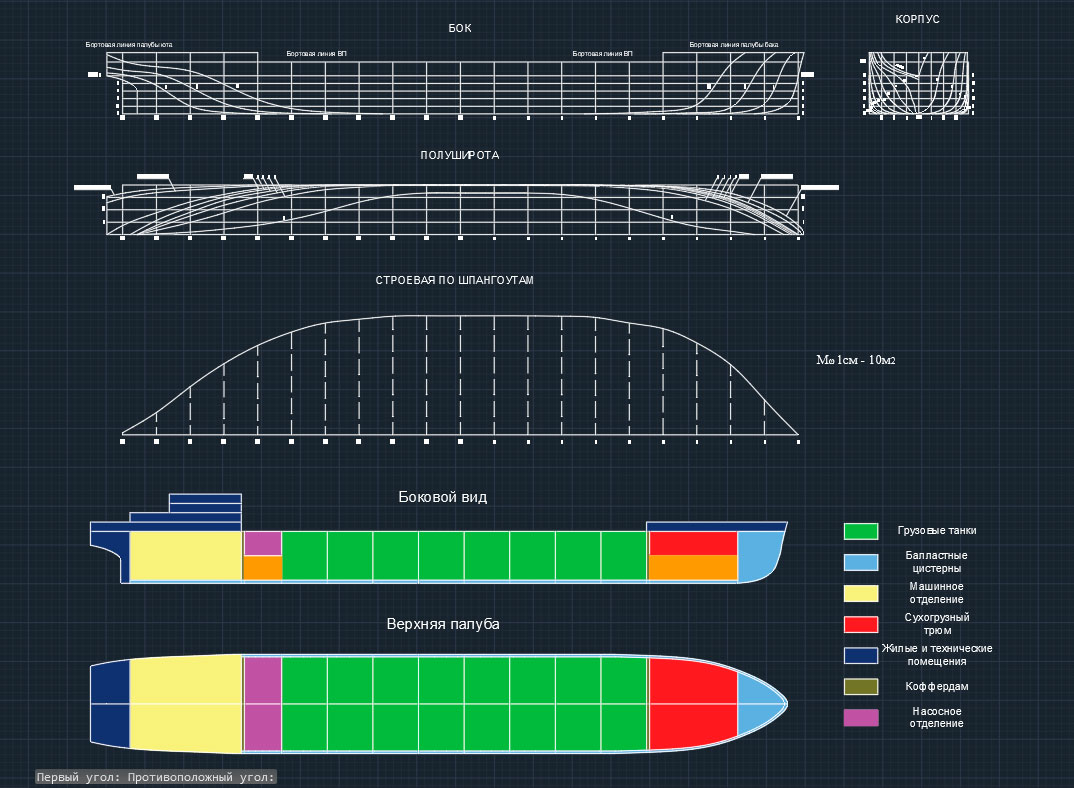

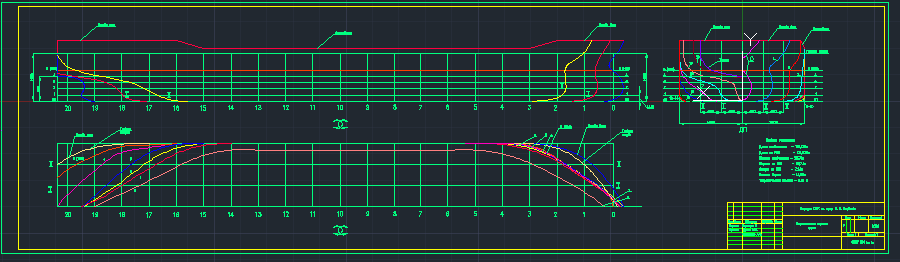

Состав: Теоретический чертёж танкера с заданными характеристиками, строевая по шпангоутам, эскиз общего расположения танкера, плазовая таблица ординат для построения чертежа, отчёт по нахождению главных размерений судна, отчёт по построению строевой по шпангоутам, отчёт по построению эскиза общего расположения судна
Софт: AutoCAD 17.1
