Теоретический чертеж танкера, дедвейтом 3000 т.

Дальневосточный Федеральный Университет
Кафедра Кораблестроения и океанотехники
Теоретический чертеж танкера. Дисциплина: Проектирование корпуса судна
Владивосток 2015

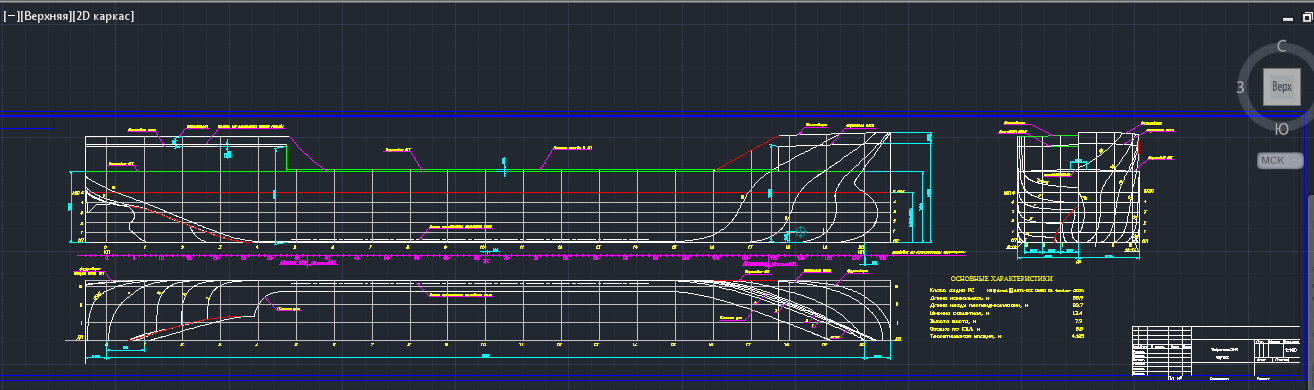

В данном теоретическом чертеже представлен танкер, дедвейтом 3000 т., длиной между перпендикулярами 83,7 м., шириной 13,4 м., осадкой по КВЛ 5,5 м. Чертеж состоит из трех видов: "Корпус", "Бок", "Полуширота". В масштабе 1:100

Состав: Теоретический чертеж Язык документа

Софт: AutoCAD 2013

Каталог / Транспорт / Водный транспорт и судостроение / Теоретический чертеж танкера, дедвейтом 3000 т.

Просмотр файлов
00211_360060_020_Teoreticheskiy_chertezh_1.dwg
