Проектирование и расчет палубной секции лесовоза

филиал САФУ в г. Северодвинск
Институт Судостроения и Морской Арктической Техники (ИСМАрТ)
Кафедра Технологии металлов и машиностроения
Курсовая работа на тему "Проектирование сварных конструкций"
Северодвинск 2021

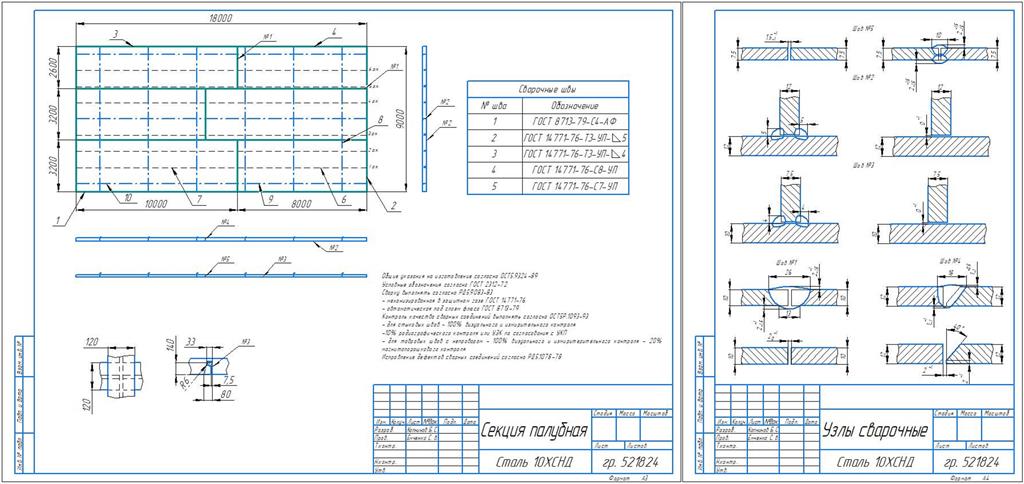

Представленная конструкция является плоскостной секцией с общими габаритами 18000×9000 мм, изготовленной из стали конструкционной 10ХСНД по ГОСТ 19281 - 2014
Секция состоит из полотнища, собранного и сваренного из двух листов габаритами 10000×3200×10 – позиция №1, двух листов габаритами 8000×3200×10 позиция №2, одного листа габаритами 10000×2600×10 позиция №3, одного листа габаритами 10000×2600×10 позиция №4 по ГОСТ 19903-74. На полотнище установлен набор главного (продольного) направления состоящий из 6 полособульб РЖ 14 длинной 10000 мм позиция №6 и из 6 полособульб длинной 8000 мм позиция №7 по ГОСТ 21937-76. Расстояние между элементами набора главного направления 1000 мм.
Перпендикулярно основному набору на полотнище установлен перекрестный рамный набор, состоящий из тавровых балок – шести бимсов позиции №9 и 15 бимсов позиции №10. Расстояние между продольными ребрами жесткости 4000 мм. В щель между рамным перекрестным набором установлен рамный набор поперечного направления состоящий из шести карлингсов 9000×120×250 – позиция №8. Расстояние между элементами рамного набора поперечного направления 3000 мм. Данная секция вследствие несложности конструкции проста в изготовлении, что предлагает использование незначительного количества сборочной оснастки и приспособлений. Конструкция в полном объёме доступна для применения автоматического и полуавтоматического способов сварки.

СОДЕРАЖНИЕ
Введение 5
1 анализ конструктивно-технологических особенностей секции 6
3 Общие технологические указания 8
3.1 Общие технологические указания по сборке 8
3.2 Общие технологические указания по сварке 12
4 Расчёт режимов сварки 16
5 Выбор способа сварки, сварочного оборудования и сварочных материалов 18
5.1 Характеристика основного металла 18
5.2 Выбор и описание применяемых способов сварки 20
5.3 Выбор применяемых способов сварки 21
5.4 Выбор и характеристика сварочных материалов, основание выбора 22
5.5 Выбор и характеристика сборочно-сварочной оснастки, сварочного оборудования и приспособлений 26
6 Разработка технологии изготовления секции 31
6.1 Общие указания по сборке и сварке 31
6.2 Технологический процесс сборки и сварки полотнищ на стенде 32
6.3 Технологический процесс сборки и сварки бортовой секции 32
6.4 Допуски на отклонения размеров и формы конструктивных элементов 34
6.5 Контроль качества 36
7 Нормирование операция 40
Заключение 45
Список источников 46
