Разработка технологического процесса изготовления бортовой секции танкера

САФУ ТК
Специальность судостроение
Курсовой проект по дисциплине "Технология судостроения"
На тему: "Разработка технологического процесса изготовления бортовой секции танкера"
2019г

Исходные данные:
танкер: длина (L) – 125,1 м, ширина (В) – 16,6 м, высота борта (D) – 6,9 м, осадка (d) – 5,6 м. Проектируемому судну присвоен класс Морского Регистра судоходства: КМ Ice2 1 AUT2 – ICS Oil tanker (ESP).
ОГЛАВЛЕНИЕ
Введение 3
1 Разработка технологического процесса изготовления деталей секции 5
1.1 Разработка карт раскроя 5
1.2 Разработка технологических маршрутов обработки деталей секции 7
1.3 Выбор оборудования для обработки деталей 10
1.4 Выбор допусков на изготовление деталей 10
1.5 Расчет трудоемкости обработки деталей 10
2 Разработка технологического процесса сборки и сварки секции 15
2.1 Таблица узлов 15
2.2 Технологический процесс сборки и сварки узлов 15
2.3 Технологический процесс сборки и сварки секции 20
2.4 Выбор допусков на изготовление узлов и секции 22
2.5 Расчет трудоемкости сборки и сварки узлов и секции 24
3 Гидравлические испытания корпусных конструкций
4 Техника безопасности при проведении гидравлических испытаний 25
27
Заключение 30
Список использованных источников 31
Приложение А Оборудование для обработки деталей
Приложение Б Расчет трудоемкости обработки деталей. 33
37
Приложение В Расчет трудоемкости сборки и сварки узлов и секции 44
Графический материал:

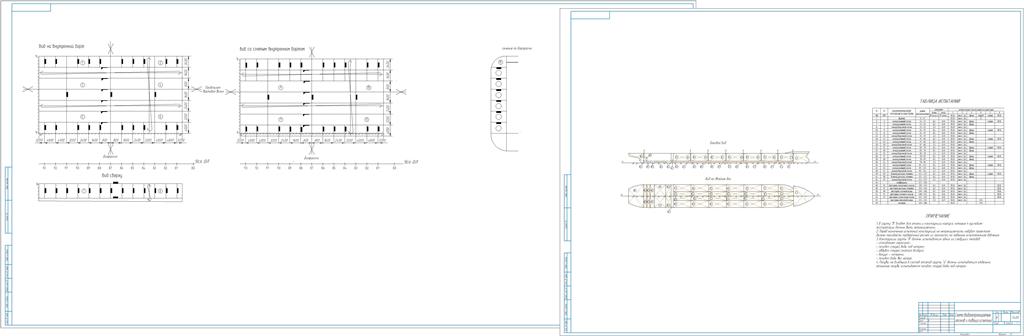

Лист 1 Контуровочный чертеж секции
Лист 2 Схема водонепроницаемых отсеков
