Институт судостроения и морской арктической техники (Севмашвтуз)
Кафедра кораблестроение
Курсовой проект по дисциплине "Конструкция корпуса судна"

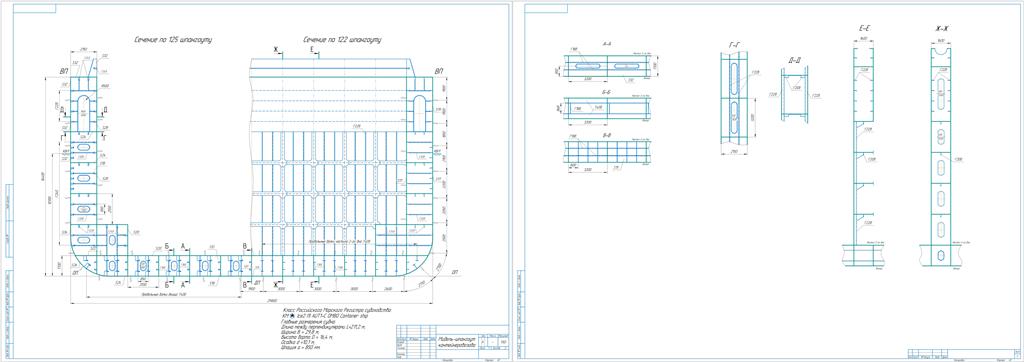

На тему "Проектирование конструкций мидель-шпангоута контейнеровоза 2300 TEU"
Северодвинск 2020
Контейнеровоз класс КМ Ice2 |1| AUT1-C OMBO Container ship
Главные размерения: L×B×D×d = 211,2×29,8×16,4×10,1
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ 5
1 ОБЩАЯ ЧАСТЬ 6
1.1 Конструктивная специфика судна 6
1.1.1 Технические данные проектируемого судна 6
1.1.2 Определение шпации судна и разбивка судна на шпации 7
1.1.3 Определение общего числа поперечных водонепроницаемых переборок и деление судна на отсеки 10
1.2 Выбор расчетного отсека и компоновка миделевого сечения судна 11
1.2.1 Определение положения мидель-шпангоута и расчетного отсека 11
1.2.2 Выбор системы набора перекрытий в средней части судна 11
1.2.3 Компоновка и прорисовка конструкции мидель-шпангоута 13
1.3 Выбор категории и марки судостроительной стали для связей корпуса 16
1.3.1 Выбор категории стали по Правилам Морского Регистра судоходства 16
1.3.2 Описание характеристик стали 19
2 РАСЧЕТНАЯ ЧАСТЬ ПРОЕКТА - НАБОР ЭЛЕМЕНТОВ СУДОВОГО КОРПУСА ПО ПРАВИЛАМ МОРСКОГО РЕГИСТРА СУДОХОДСТВА 21
2.2 Конструкция и определение размеров конструктивных элементов наружной обшивки 21
2.1.1 Описание конструкции наружной обшивки 21
2.1.2 Определение ширины основных поясьев НО. Схема связей НО судна 22
2.1.3 Определение положения расчетных точек и нагрузок на НО 26
2.1.4 Определение толщины днищевой, бортовой обшивки и настила ВП из условий прочности и устойчивости 30
2.1.5 Определение минимальных толщин НО и настила ВП 35
2.1.6 Определение толщины основных поясьев НО 35
2.1.7 Выбор строительной толщины поясьев НО и настила ВП 38
2.2 Проектирование конструкций днищевого перекрытия 38
2.2.1 Конструктивно-компоновочная схема. Описание и эскизирование конструкций днищевого перекрытия 38
2.2.2 Определение расчетных нагрузок для днищевого перекрытия 41
2.2.3 Определение размеров листовых элементов перекрытия 42
2.2.4 Определение размеров профильных элементов перекрытия 46
2.3 Проектирование конструкций бортового перекрытия 50
2.3.1 Конструктивно-компоновочная схема. Описание и эскизирование конструкций бортового перекрытия 50
2.3.2 Определение расчетных нагрузок для перекрытия 51
2.3.3 Определение размеров листовых элементов перекрытия 53
2.3.4 Определение размеров профильных элементов перекрытия 56
2.4 Проектирование конструкций палубного перекрытия 58
2.4.1 Конструктивно-компоновочная схема. Описание и эскизирование конструкций палубного перекрытия 58
2.4.2 Определение расчетных нагрузок для перекрытия 60
2.4.3 Определение размеров элементов перекрытия 60
2.5 Проектирование конструкций переборок 64
2.5.1 Конструктивно-компоновочная схема. Описание и эскизирование конструкций переборки 64
2.5.2 Определение расчетных нагрузок для переборки 64
2.5.3 Определение размеров конструктивных элементов переборки 65
2.6 Расчеты общей прочности корпуса судна 68
2.6.1 Определение перерезывающих сил и изгибающих моментов, действующих на судно на тихой воде и на волнении 68
2.6.2 Определение геометрических характеристик сечения эквивалентного бруса 69
2.6.3 Проверка общей продольной прочности корпуса судна 73
ЗАКЛЮЧЕНИЕ 76
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 77
