Расчет ходкости судна и элементов гребного винта 5.75

МГУ им. адм Г.И. Невельского,
кафедра ТУС,
КУРСОВАЯ РАБОТА
по дисциплине « Теория устройства судна»
На тему: "Расчет ходкости судна и элементов гребного  винта  5.75"
Владивосток 2018
Исходные данные:
Тип судна – сухогруз
Элементы корпуса судна
Длина расчетная, м L=148,0
Ширина, м B=21,2
Осадка, м d=9,75
Водоизмещение, т Δ0= 21000
Коэффициент полноты мидель-шпангоута β =0,968
Абсцисса центра величины, м Хс = -0,8
Число гребных винтов Z=1
Главный двигатель дизель
Передача мощности к гребным винтам прямая
Расположение МКО в корму
Скорость хода, узл. V=18
Диаметр винта, м D=5,75

СОДЕРЖАНИЕ
Задание..................................................................................... 2
1 Расчет сопротивления воды и буксировочной мощности…………. 3
2 Определение оптимальных элементов гребного винта и потребляемой
мощности главного двигателя 6
3 Проверка гребного винта на кавитацию ………........................................... 9
4 Конструктивные элементы гребного винта……………………………….. 9
5 Конструктивные элементы соединения гребных винтов с гребными
валами 11
Список использованных источников………………………………………... 12

Состав: Судовой винт Язык документа

Софт: КОМПАС-3D 17.1

Сайт: www

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Расчет ходкости судна и элементов гребного винта 5.75

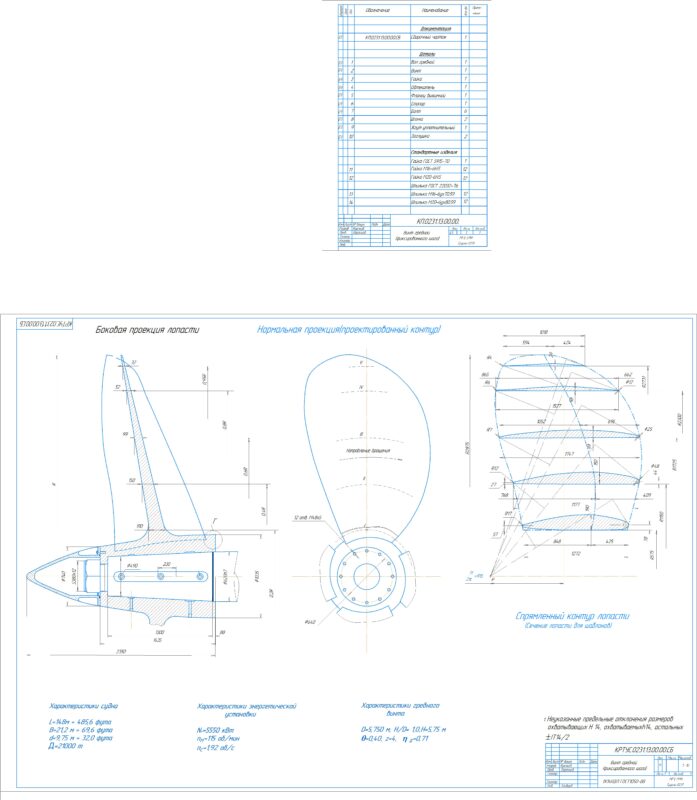

4-5,75 Винт Крючков okokok.jpg
18 Сухогруз 18узл.Крючков doc.doc
4-5,75 Винт Крючков okokok.frw
