Расчёт судового парового котла КВА 6.3.7

Керченский государственный морской технологический университет
Кафедра эксплуатации судовых энергетических установок
Курсовой проект по дисциплине «Судовые котельный и паропроизводящие установки»
На тему «Расчёт судового парового котла»

Исходные данные Котлоагрегат вспомогательный автоматизированный КВА 6.3.7 : Паропроизводительность 1,75 кг/c, температура питательной воды 80 ℃, расход топлива 0,1337 кг/c, расчётный КПД 0,805
В данной работе рассматривается судовой котёл, предназначенный для выработки пара на потребителей разного рода.

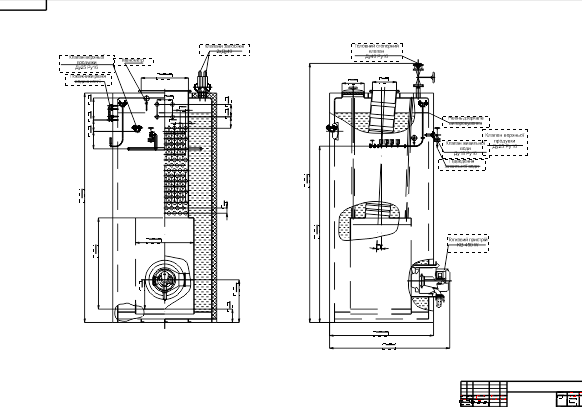

Графическая часть содержит сборочный чертёж КАВ, и спецификацию

ОГЛАВЛЕНИЕ

Введение…………………………………………………………….3 стр
Описание котла……………………………………………………4 стр
1 Данные для проектирования……………………………………5 стр
1.1 Исходные данные для курсового проектирования……………...5 стр
1.2 Определение объемов воздуха и продуктов сгорания.………..6-7 стр
1.3 Построение диаграммы уходящих газов (I – )………………….8 стр
1.4 Компоновочная схема котельной установки………………….9-10 стр
2. Предварительный тепловой баланс и определение расхода топлива..………………………………………………………11-12 стр
3. Расчет топки котла……………………………………………..13 стр
3.1 Данные к расчету теплообмена в топке……………………..13-15 стр
3.2 Расчет теплообмена в топке………………………………….16-18 стр
4. Расчет парообразующего притопочного пучка……………...19стр
4.1 Конструктивный расчет парообразующего притопочного пучка...……………………………………………………………..19 стр
4.2 Тепловой расчет парообразующего притопочного пучка…………………………………………………………....20-22 стр
4.3 Поверочный расчет парообразующего притопочного пучка……………………………………………………………23-24 стр
5 Расчет экономайзера……………………………………….........25 стр
5.1 Конструктивный расчет экономайзера………………………25-28 стр
5.2 Поверочный расчет экономайзера……………………………29-10 стр
6 Определение невязки теплового баланса...…………………..31 стр
Список использованной литературы…………………………….32 стр

Состав: Котлоагрегат вспомогательный автоматизированный, КАВ ( СБ ) Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Расчёт судового парового котла КВА 6.3.7

Спецификация КАВ 6.3.7.spw
KAV_6_3_7.cdw
КАВ 6.3.7 Пояснительная записка.docx
Расчёт КП КАВ.xlsx
