«Северный (Арктический) федеральный университет имени М.В. Ломоносова» филиал в г. Северодвинске
Кафедра судостроение
Курсовой проект по дисциплине «Технологическая подготовка производства в судостроении»
На тему: «Разработка конструкции корпуса сухогруза»
Северодвинск 2019
Исходные данные: Длина 125,5 м, Ширина 15 м, Высота борта 6,5 м, Осадка 4,5 м, Скорость 18 уз.
В данной работе рассматривается, как разрабатывается корпус судна сухогруза. Здесь расписаны шаги для выполнения расчетов.
Графическая часть содержит секцию одинарного борта и конструктивный мидель-шпангоут сухогруза.
Содержание
Введение
1 Выбор архитектурно-конструктивного типа судна
1.1 Общая характеристика судна
1.2 Расчёт шпации, разбивка судна на шпации
1.3 Расстановка поперечных переборок по длине судна
1.4 Разработка поперечного сечения проектируемого судна Выбор категории и марки материала корпуса
3 Выбор и обоснование системы набора корпуса
4 Набор связей корпуса в средней части судна по Правилам Морского Регистра судоходства РФ
4.1 Расчет элементов наружной обшивки
4.2 Расчет элементов днищевого перекрытия
4.3 Расчет элементов бортового перекрытия
4.4 Расчет элементов палубных перекрытий
4.5 Расчет элементов перекрытия переборок
Заключение
Список использованных источников
Приложение А

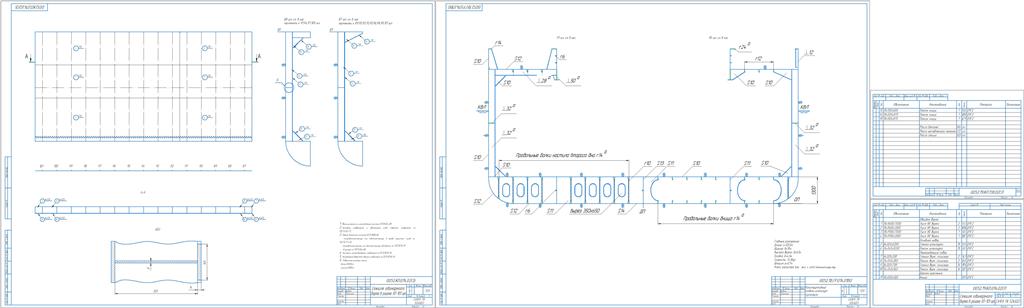

Графический материал:
Лист 1 Чертеж конструктивного мидель-шпангоута
Лист 2 Сборочный чертеж секции двойного борта
