Сборник чертежей по Сухогрузам

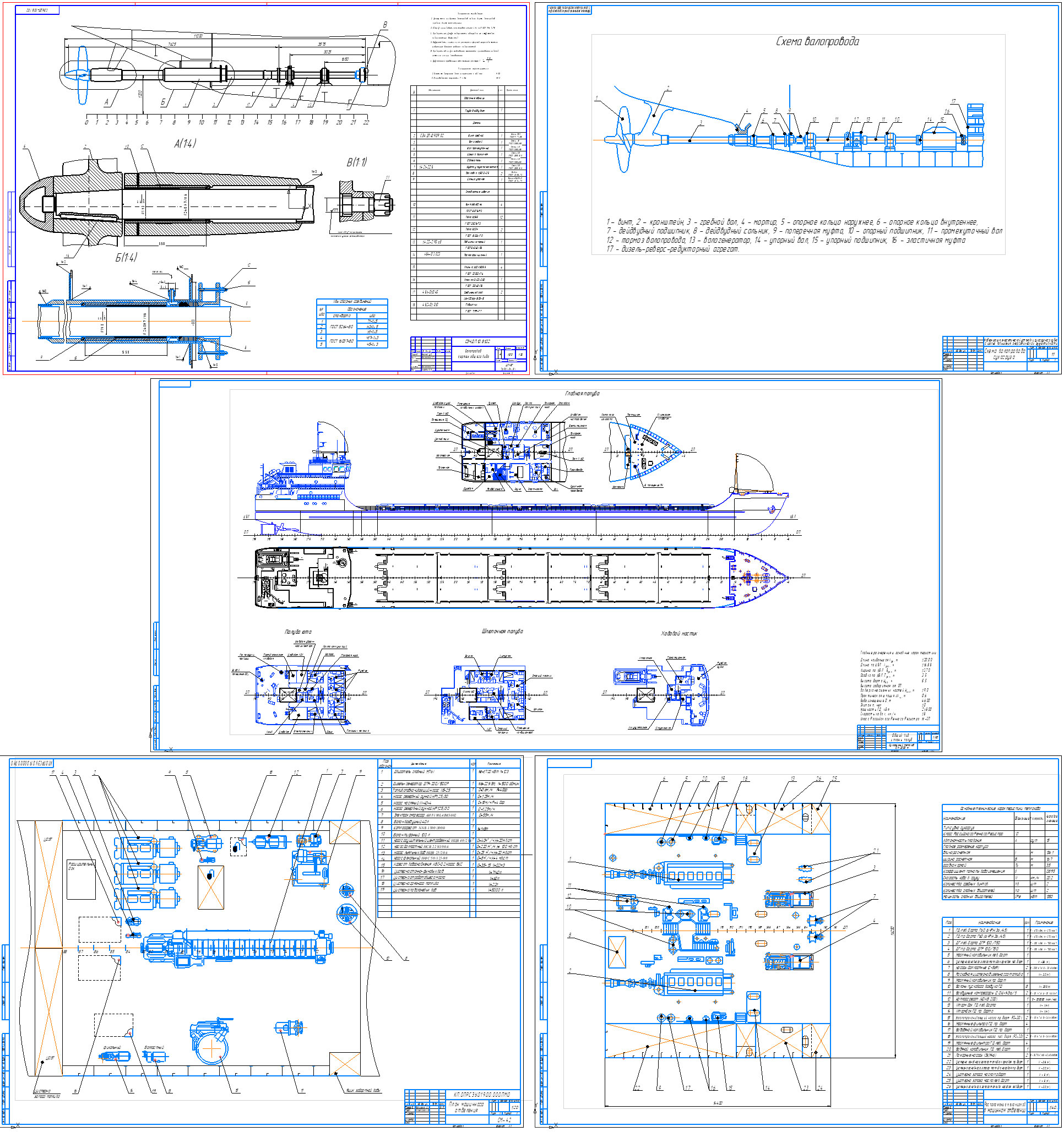

Сборник чертежей от разных авторов в КОМПАС-3D. Всего в архиве 5 чертежей. Все файлы представлены как есть (см. картинку).

Чертеж план расположение механизмов и оборудования в машинном помещении сухогруза проекта 1565.

Схема валопровода сухогруза

Валопровод Чертеж общего вида. В качестве прототипа выбрано судно проекта №781 грузоподъёмностью 2000т, мощностью 500л.с. Автор проекта: ОГК завода “Красное Сормово”; год и место постройки судна: 1962, завод МСП.

Чертеж общий вид и планы палуб (главной, шлюпочной, юта и ходовой мостик) сухогрузного теплохода грузоподъемностью 3000 т.
Длина судна наибольшая 120 м, длина по КВЛ 116,88, ширина по КВЛ 13,7 м, осадка 3,5 м, высота борта 5,5 м, водоизмещение 4600 т
Скорость хода 18 км/ч, мощность Главных двигателей 2х800 кВт
Экипаж 10 человек. Класс Российского Речного Регистра

План машинного отделения. Исходные данные: Сухогруз Данади-1 L=108 м, B= 14.7 м, Т= 5.5 м
