Разработка конструкции корпуса танкера

САФУ ТК
Специальность судостроение
Курсовой проект по дисциплине "Технологическая подготовка производства в судостроении"
На тему: Разработка конструкции корпуса судна"
2018г

ИСходные данные:
Танкер - длина (L) – 125,1 м, ширина (В) – 16,6 м, высота борта (D) – 6,9 м, осадка (d) – 5,6 м. Проектируемому судну присвоен класс Морского Регистра судоходства: КМ Ice2 1 AUT2 – ICS Oil tanker (ESP).
ОГЛАВЛЕНИЕ
Введение……………………………...………………………………………….…..…......3
1 Выбор архитектурно-конструктивного типа судна.………...………………..........…..5
1.1 Общая характеристика судна………………………………………………………5
1.2 Расчёт шпации, разбивка судна на шпации……………………………………….6
1.3 Расстановка поперечных переборок по длине судна…………………………….8
1.4 Разработка поперечного сечения проектируемого судна………………………..11
2 Выбор категории и марки материала корпуса …….................................................….12
3 Выбор и обоснование системы набора корпуса…….…….…………..………….…...16
4 Набор связей корпуса в средней части судна по Правилам Морского Регистра судоходства РФ……….………………………………...………………………………....18
4.1 Расчет элементов наружной обшивки…………………………………………...18
4.2 Расчет элементов днищевого перекрытия……………………………...……..…21
4.3 Расчет элементов бортового перекрытия ………………………………...…......23
4.4 Расчет элементов палубных перекрытий………………………….…….............24
4.5 Расчет элементов перекрытия переборок……………………………………......26
Заключение……………………………………………………...……..………….............29
Список использованных источников……………………...……………………..….......30
Приложение А (обязательное) Набор связей корпуса судна в средней части по Правилам Морского Регистра судоходства……………………............................……..32
Графический материал:

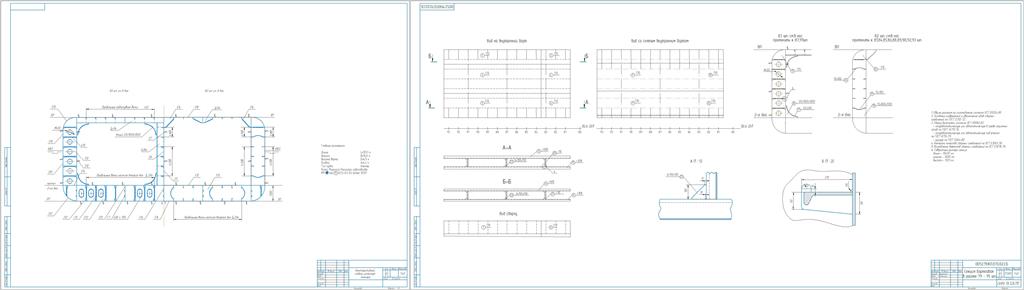

Лист 1 Чертеж конструктивного мидель-шпангоута
Лист 2 Сборочный чертеж секции двойного борта
