Разработка принципиальной технологии (порядка) сборки и сварки днищевой секции судна проекта 1331Тунцелов типа «Марлин».

Балтийский федеральный университет имени Канта
Кафедра строительных материалов
Курсовой проект по дисциплине Управление качеством в судостроении
Курсовой проект на тему Разработка принципиальной технологии (порядка) сборки и сварки днищевой секции судна проекта 1331Тунцелов типа «Марлин».
Калининград 2020

Целью в нашей курсовой работе является:
1.Разработка принципиальной технологии (порядка) сборки и сварки днищевой секции судна проекта 1331Тунцелов типа «Марлин».
2.Расчёт остаточных общих сварочных деформаций днищевой секции по методике С.А.Кузьминова (продольное, поперечное укорочения и изгиб в продольном и поперечном направлениях).
3. Определение остаточных общих сварочных деформаций днищевой секции по методике С.А. Кузьминова (продольное, поперечное укорочения и изгиб в продольном и поперечном направлениях) и по графикам (упрощенной методике).

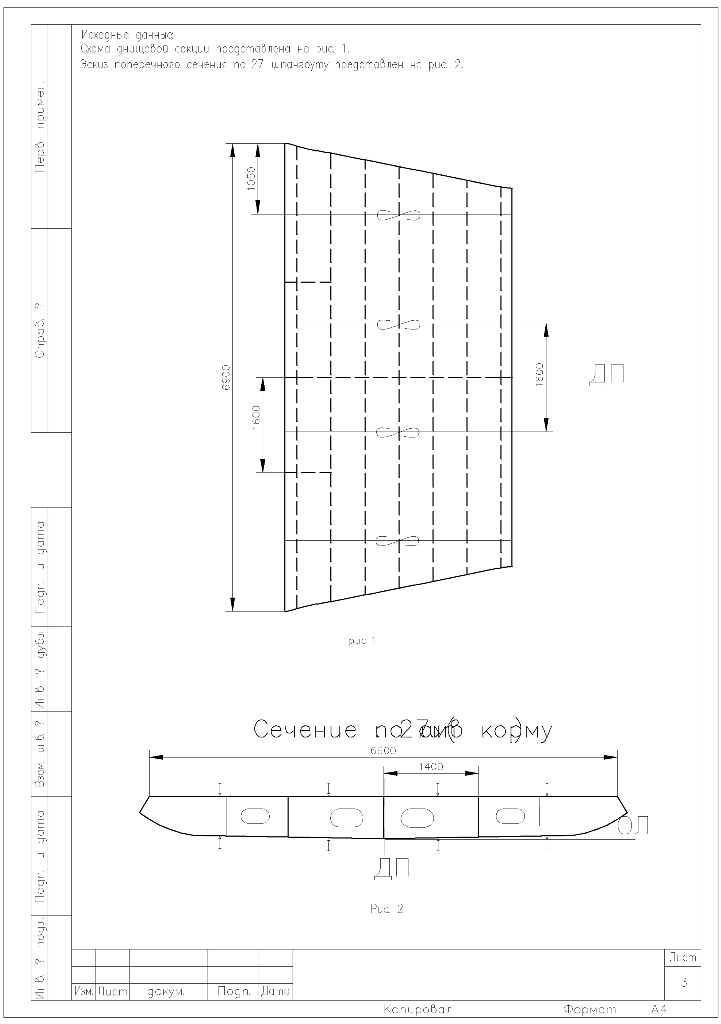

графическая часть содержит план днища и разрез по 27 шп

Содержание:
1.Задание на КР..............................................................................................................................3
2.Постановка задачи на КР...........................................................................................................4
3.Исходные данные........................................................................................................................5
4.Сварка..........................................................................................................................................6
4.1.Сварка базового полотнища...................................................................................................6
4.2.Сварка набора между собой....................................................................................................9
4.3.Приварка набора к базовому полотнищу............................................................................13
4.4.Приварка набора к замыкающему полотнищу...................................................................16
4.5.Подварка базового полотнища.............................................................................................19
5.Определение остаточной стрелки прогиба секций от общих сварочных деформаций.....21
6.Расчёт схемы припусков..........................................................................................................22
7.Расчёт сварочных деформаций по приближенной методике С.А. Кузьминова.................25
7.1. Днищевая секция..................................................................................................................25
7.2.Бортовая секция.....................................................................................................................26
7.3.Палубная секция....................................................................................................................26
8.Литература.................................................................................................................................28
