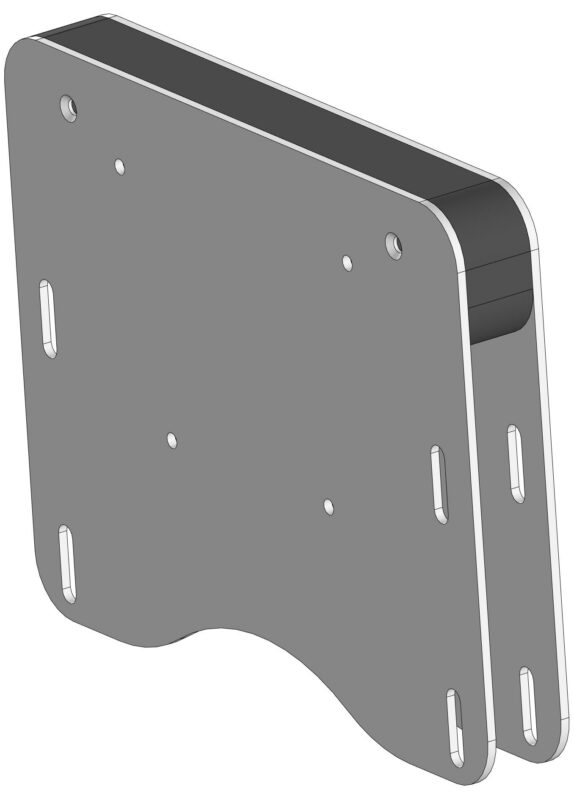

Данная модель регулируемого транца разработана для лодки ПВХ Allaska 390 под стандартные отверстия лодки. Усилители были изготовлены по модели из стали толщиной 5 мм.

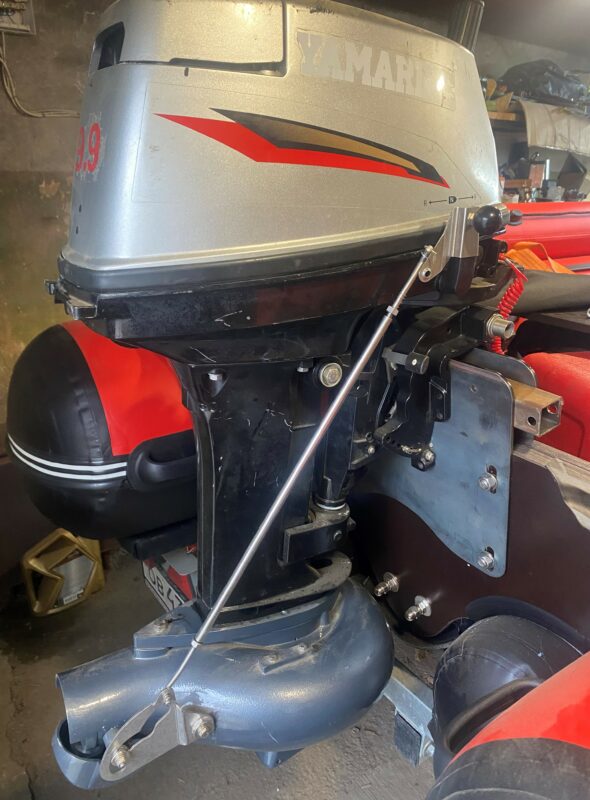

Размеры отверстий для фиксации ПЛМ были сняты с копии Tohatsu 18 (на фото видно Condor 9.9). Компенсатор служит для увеличения жесткости и подбирается исходя из толщины транца, в данном проекте 40 мм.
- Главная -
- Чертежи -
- Транспорт -
- Водный транспорт и судостроение -
- Регулируемый транец на лодку ПВХ под водомет
Регулируемый транец на лодку ПВХ под водомет
0
0
16
0
0
20
Сообщить о проблеме
Автор
Андрей Салатов
Дата
25.05.2026
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 21
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
-
Компенсатор.m3d
-
Регулируемый транец.a3d
-
Регулируемый транец.jpg
-
Регулируемый транец.stp
-
Усилитель.m3d
-
-
Усилитель .dxf
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
