Судовой четырехтактный двигатель 6ЧН 21/31

Государственный университет морского и речного флота имени адмирала С.О. Макарова
КАФЕДРА ТЕОРИИ И КОНСТРУКЦИИ СУДОВЫХ ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ
---------------------------------------------------------------------------------------------------------------------КУРСОВОЙ ПРОЕКТ
по дисциплине «Теория судовых ДВС»
Направление подготовки 26.03.02 – «Кораблестроение, океанотехника и системотехника объектов морской инфраструктуры», профиль «Судовые машины и механизмы»

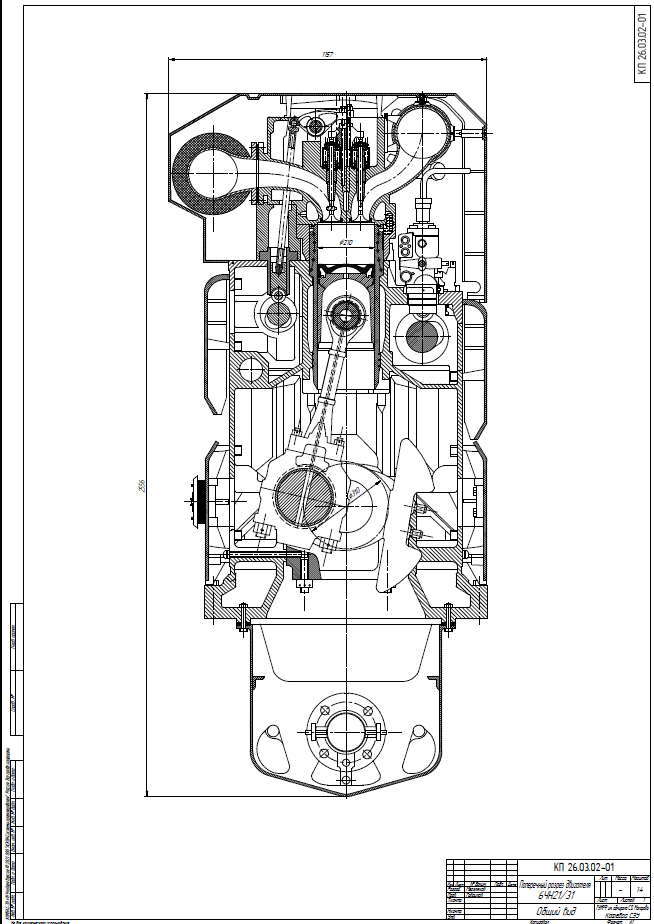

Тема: «Судовой четырехтактный двигатель 6ЧН 21/31»
, 2022г.

Судовой дизель 6 ЧН21/31, частота вращения 1000 об/мин, мощность 1290кВт (прототип).
Преобразовываем высокооборотный двигатель в среднеоборотный со следующими показателями частота вращения 750кВт, мощность 900кВт.
Цель увеличить степень сжатия, что приведет к снижению максимальной температуры в цилиндре и к уменьшению показателя удельного эффективного расхода, а также увеличить коэффициент избытка воздуха для сгорания α, следствием чего снизится показатель максимальной температуры цикла.

Содержание

ВВЕДЕНИЕ ……………………………………………………………………………….. 5
1 АНАЛИЗ ДВИГАТЕЛЯ-ПРОТОТИПА ……………………………………………... 6
1.1 Анализ параметров и показателей двигателя-прототипа ……………………… 6
1.2 Анализ особенностей конструкции двигателя-прототипа ……………………… 7
1.3 Специальный анализ конструкции поршневой группы деталей двигателя ……. 10
1.4 Задачи проекта …………………………………………………………………….. 17
2 РАСЧЁТ РАБОЧЕГО ЦИКЛА ДВИГАТЕЛЯ ………………………………………. 17
2.1 Выбор и обоснование исходных данных расчёта рабочего цикла двигателя …. 17
2.2 Расчёт рабочего цикла двигателя ………………………………………………… 18
2.3 Расчёт и построение индикаторной диаграммы ………………………………… 30
2.4 Исследование влияния коэффициента продувки на параметры и показатели рабочего цикла двигателя 6ЧН21/31 …………………..………………………… 32
2.5 Выводы по разделу ……………………………………………………………….. 35
3 СИЛОВОЙ АНАЛИЗ КРИВОШИПНО-ШАТУННОГО МЕХАНИЗМА
ДВИГАТЕЛЯ ……………………………………………………………………………. 36
3.1 Цель силового анализа двигателя ………………………………………………… 36
3.2 Методика расчета …………………………………………………………………. 36
3.3 Исходные данные расчета ………………………………………………………… 37
3.4 Результаты расчета сил в КШМ двигателя ……………………………………… 38
3.5 Расчет степени неравномерности вращения коленчатого вала двигателя ……. 42
3.6 Выводы по разделу ………………………………………………………………... 44
4 ОПИСАНИЕ СПРОЕКТИРОВАННОГО ДВИГАТЕЛЯ ………………………….. 44
4.1 Основная техническая характеристика спроектированного двигателя ……….. 44
4.2 Параметры рабочего цикла спроектированного двигателя ……………………. 45
4.3 Конструкция спроектированного двигателя …………...………………………. 46
4.4 Выводы по разделу ……………………………………………………………….. 48
ЗАКЛЮЧЕНИЕ ……………………………………………………………………........... 49
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ………………………………….. 50
