Керченский государственный морской технологический университет
Кафедра МАПП
Курсовой проект по дисциплине "Судовые двигатели внутреннего сгорания"
На тему "Проектирование двигателя внутреннего сгорания"
2019
Вариант № 37
Исходные данные: 6 ЧН 31,8/33 Д50(Пенздизельмаш) Мощность 735 кВт, частота оборотов n=750 об/мин, Pk=0,14 МПа.

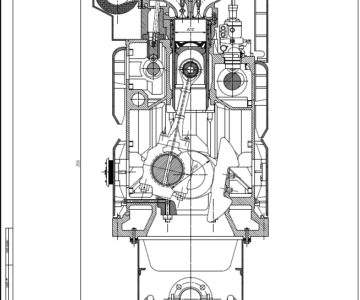

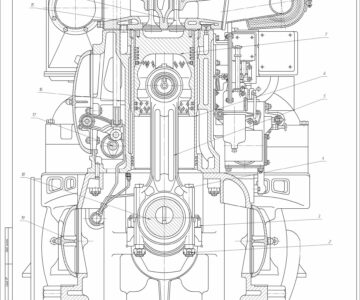

В данной работе рассматривается двигатель внутреннего сгорания. Расчет включает тепловой баланс, динамику двикателя и прочностные расчеты. Графическая часть содержит поперечный чертеж двигателя 6 ЧН 31,8/33 со спецификацией, схему топливной системы, схему системы охлаждения, чертеж топливного насоса высокого давления и графики к расчетам.
Дизели 6ЧН 31,8/33 четырехтактные, вертикальные, тронковые, простого действия с газотурбинным наддувом и промежуточным охлаждением наддувочного воздуха.
Оглавление
1. Задание на КП …………………………………………………..……………………………………………….………..…………………….….….…...
2. Кинематическая и принципиальная схемы судового ДВС……………………………….….……..…………………
Описание конструкции дизеля ……….…………….…..………..…………………………………………………………………………
3. Тепловой расчёт рабочего цикла судового ДВС………………………………………….….……………….….……....
3.1. Исходные данные……………………………………………………………………………………………………………….……………….……………
3.2. Расчет процесса наполнения…………………………………………………………………………………….……………….…………….
3.3. Расчет процесса сжатия…………………………………………………………………………………………….……………….…………....
3.4. Расчет процесса сгорания…………………………………………………………………………………………………………….………..
3.5. Расчет процесса расширения………………………………………………………………………………………………………...….......
3.6. Индикаторные и эффективные показатели двигателя…………………………………………………………....
3.7. Расчет параметров воздушного компрессора и газовой турбины………………………………........
3.8. Расчет и построение индикаторных диаграмм двигателя……………………………………………...…...…
3.8.1. Построение диаграммы в координатах р-V………………………………………………………………………….……...…
3.8.2. Построение диаграммы в координатах р-ϕ…………………………………………………….……………………….……
3.9. Круговая диаграмма фаз газораспределения……………………………………………………………………….……..…
4. Расчет динамики двигателя……………………………………………………………………………………………………………….……
4.1. Динамическая модель КШМ……………………………………………………………………………………………………………………...
4.2. Расчет сил действующих в КШМ…………………………………………………………………………………………………….….
4.3. Расчет суммарного крутящего момента двигателя………………………………………………………………..
4.4. Неравномерность вращения колен. вала. Расчет маховика………………………………………………….
4.5. Расчет и построение векторных диаграмм нагрузок на шейки и подшипники к.в…..
4.6. Проверка работоспособности подшипников коленчатого вала………………………………………….
5. Проверочный расчет на прочность основных элементов конструкции двигателя…....
5.1. Расчет шатуна……………………………………………………………………………………………………………………………………….....….
5.1.1. Расчет поршневой головки шатуна……………………………………………………………………………………...….……...
5.1.2. Расчет стержня шатуна………..…………………………………………………………………………………………….…………….....
5.1.3. Расчет кривошипной головки шатуна………..…………………………………………………………………….……..………
5.1.4. Расчет шатунных болтов.……………………………………………………………………………………………………….…….......…
5.2. Расчет коленчатого вала по формулам Регистра…………………………………………………………….……....
Список литературы…………………………………………………………………………………………………………………………….……...……...
