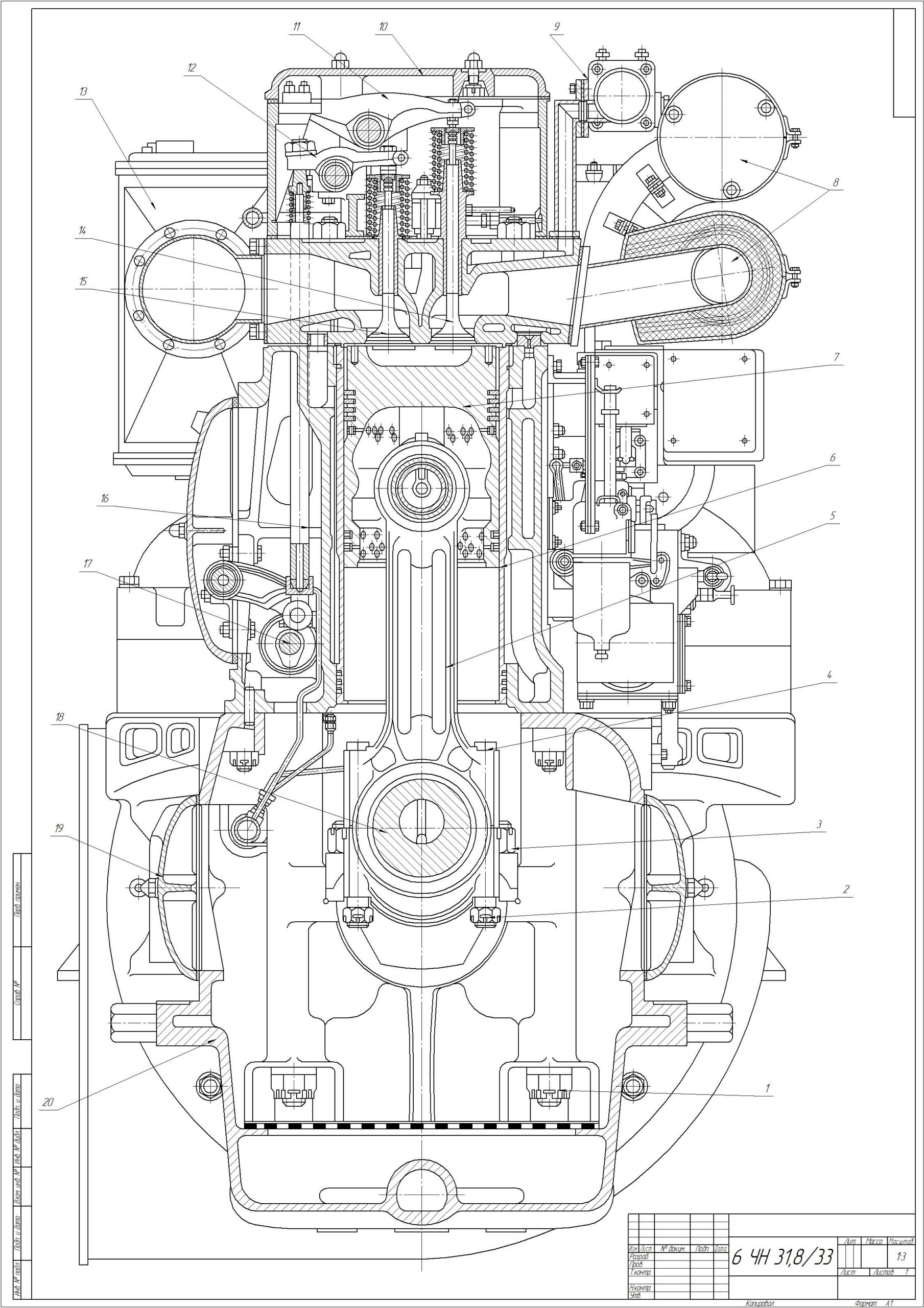

Чертёж двигателя Д50 (6ЧН31,8/33)

Описание:
Двигатель Д 50 представляет собой вертикальный четырехтактный шестицилиндровый дизель, со струйным смесеобразованием и наддувом турбовоздуходувкой. Двигатель Д50 относится к типу тяжёлых транспортных двигателей, устанавливаемых на тепловозах и судах. Двигатель приводит в движение электро генератор постоянного тока. якорь которого жёстко соединён с коленчатым валом. Электроэнергия от генератора передаётся электродвигателям приводящим в движение колёса тепловоза или гребные винты судна.
Основные технические характеристики:
Число цилиндров: 6.
Диаметр цилиндра: 318 мм.
Ход поршня: 330 мм.
Раб. объём всех цилиндров: 157,2 л.
Порядок работы цилиндров: 1-3-5-6-4-2
Макс. мощность:
тепловозного (при 740 об/мин): 1000 л.с.
судового (при 740 об/мин): 900 л.с.

Состав: Общий вид, спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:

6ЧН31,8-33 — копия.cdw.bak
Спецификация.spw
6ЧН31,8-33.cdw
Спецификация.spw.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
