Винтовой движитель судна Rф 630

Сибирский государственный университет водного транспорта
Кафедра теория устройства корабля
Курсовой проект по дисциплине "Теория устройства судна"
На тему: "Проектирование винтовых движителей судна"
Новосибирск 2016

В данной работе производится расчет винтового движителя судна, предназначенного для движения судна. В качестве прототипа выбрано судно пр. 936
Определение смоченной поверхности судна производится методом численного интегрирования по смоченным длинам теоретических шпангоутов теоретического чертежа.

Содержание
Введение
1 Расчет сопротивления воды движению судна
1.1 Выбор судна-прототипа
1.2 Определение площади смоченной поверхности судна
1.3 Расчет сопротивления воды движению судна
2 Расчет движителя при выборе силовой установки
3 Расчет движителя на полное использование мощности главных СЭУ
3.1 Расчет оптимального комплекса винт-насадка
4 Проверка дискового отношения винтов
4.1 Проверка на прочность
4.2 Проверка на кавитацию
5 Расчет и построение ходовых и тяговых характеристик

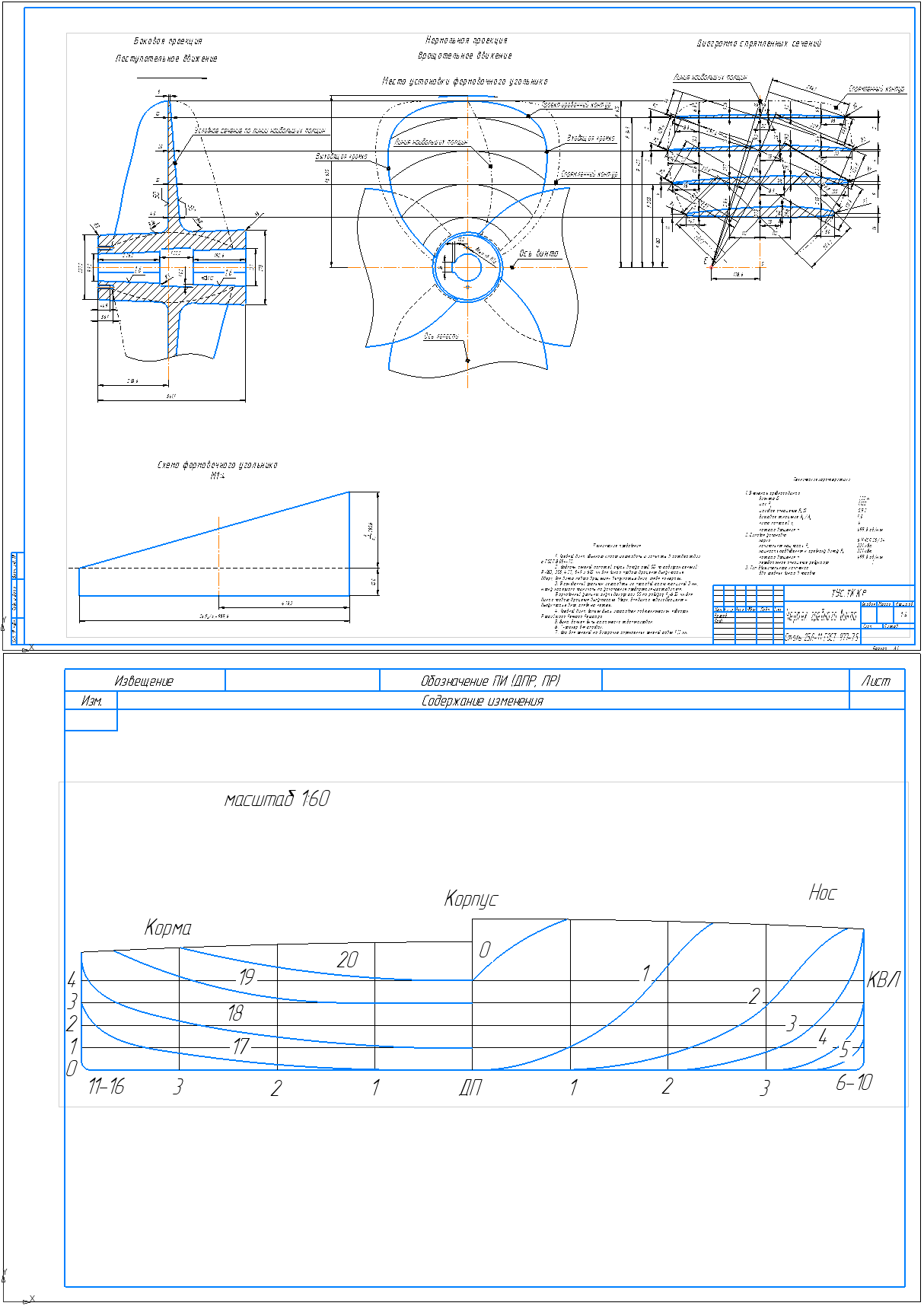

6 Расчет и построение чертежа гребного винта
Заключение
Литература
Приложение

Состав: ПЗ, Гребной винт (ВО), Проекция корпус(ВВ) Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Водный транспорт и судостроение / Винтовой движитель судна Rф 630

Kursach_po_TUS1.docx
теоритический чертеж в фор.cdw
Chertezh.cdw
