Расчет автоматизированных электроприводов мостовых кранов общего назначения
Полтавский национальный технический университет
Кафедра автоматики и электропривода
Курсовой проект по дисциплине: "Электропривод и автоматизация общепромышленных механизмов"
На тему: "Расчет автоматизированных электроприводов мостовых кранов общего назначения"
Полтава 2013
1. Тема проекту: «Розрахунок автоматизованих електроприводів мостових кранів загального призначення».
2. Строк здачі студентом закінченого проекту: __________________________.
3. По вхідним технічним даним мостового крану загального призначення, згідно варіанту, вимагається:
3.1. Розрахувати статичне навантаження та вибрати елементи кінематики механізмів крану.
3.2. Зробити попередній вибір потужності електродвигунів механізмів крану методом середньоквадратичного моменту або потужності.
3.3. Вибрати стандартні схеми управління електродвигунами механізмів крану при середньому числі включень в годину більш 120. Струм – змінний, напруга мережі Uм = 380 В.
3.4. Розрахувати величини ступенів пускових опорів, вибрати стандартні ящики опорів і скласти схему з’єднання їхніх елементів.
3.5. Розрахувати і побудувати природні та штучні характеристики електродвигуна механізму піднімання та пересування, порівняти отримані розрахункові характеристики з каталоговими.
3.6. Розрахувати та побудувати криві електромеханічних перехідних процесів S = f(t), M = f(t) при пуску електропривода механізму піднімання чи механізму пересування крану.
4. У графічну частину проекту внести:
- електричну принципову схему електрообладнання крану з захисною панеллю (формат А1);
- кінематичну схему мостового крану (формат А4);
- навантажувальні та швидкісні діаграми механізму піднімання та одного з механізмів пересування (формат А4);
- криві електромеханічних перехідних процесів S=f(t), M=f(t) при пуску електроприводу механізму крану (формат А4).

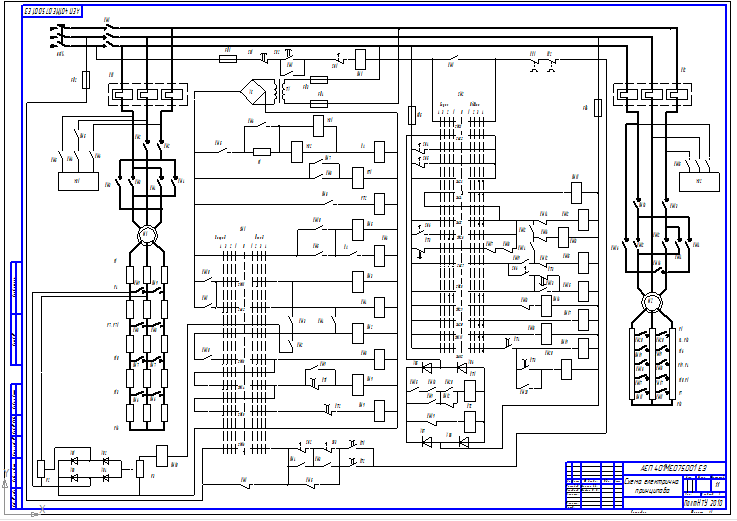

Состав: Схема електрична принципова
Софт: КОМПАС-3D 13
