Автоматизация котельной на базе контроллеров ОВЕН

0
5
1445
9
1
200

Щиты управления котельным оборудованием (ЩСУ-1) и оборудованием ИТП (ЩСУ-2) состоят из основных средств автоматизации:
- Сводно-программируемый контроллер ПЛК 110 (ОВЕН);
- Модули ввода/вывода серии Mx110 (ОВЕН0);
- Панель оператора EMT3105R (WEINTEK).
- Оборудование системы загазованности котельной (SEITRON)

4. Основные контуры управления схемой ЩСУ:
4.1. Управление насосами:
Насосы К6 и К8 управляются в ручном режиме с ЩСУ-1 и ЩСУ-2. Схемой предусмотрена запрет запуска насосов по низкому давлению перед насосами «защита по сухому ходу».
Насосы К7.1, К7.2, К9 и К8 управляются в ручном и автоматическом режиме с панели оператора ЩСУ-2. Схемой предусмотрена запрет запуска насосов по низкому давлению перед насосами «защита по сухому ходу».
В автоматическом режиме управление насосами происходит от преобразователя частоты, путем поддержания заданного значения перепада давления на насосе.
В ручном режиме управление насосами пуск/стоп происходит по месту с панели управления частотным преобразователям.
4.2. Управление температурой контурами №2,3,5,6:
Схемой ЩСУ-2 предусмотрен выбор режимом работы смешивающих клапанов отопления (ручной/автоматический):
В автоматическом режиме управление клапанами происходит от контроллера ЩСУ-2. Контроллер поддерживает заданную температуру теплоносителя на прямом трубопроводе каждого контура. Схемой предусмотрено погодозависимое регулирование температуры по каждому контуру.
В ручном режиме управление клапаном открыть/закрыть осуществляется с панели оператора. Температуру теплоносителя по каждому контуру оператор может наблюдать с панели оператора ЩСУ-2.
4.3. Управление двумя контурами подпитки:
Схемой ЩСУ-1 предусмотрен выбор режима работы клапанами подпитки: ручной/автоматический:
В автоматическом режиме управление клапанами происходит от контроллера ЩСУ-1 по датчику давления.
В ручном режиме управление клапанами открыть/закрыть осуществляется с панели оператора.
Схемой предусмотрено закрытие клапанов по аварийному превышению давления

5. Автоматика котлов на базе системы управления Энтроматик 100М + 101 обеспечивает:
- поддержание заданной температуры на выходе котла равной 105С;
- поддержание температуры на входе в котел не менее 60С;
- каскадное регулирование тремя котлами с помощью системы управления 100М (установлен на одном из котлов);
- остановка горелки при повышении и понижении давления воды в котле, повышении температуры воды после котла, снижения протока воды, превышения давления в топке котла;


Сообщить о проблеме
Дата
26.03.2019
Язык
Русский
Состав

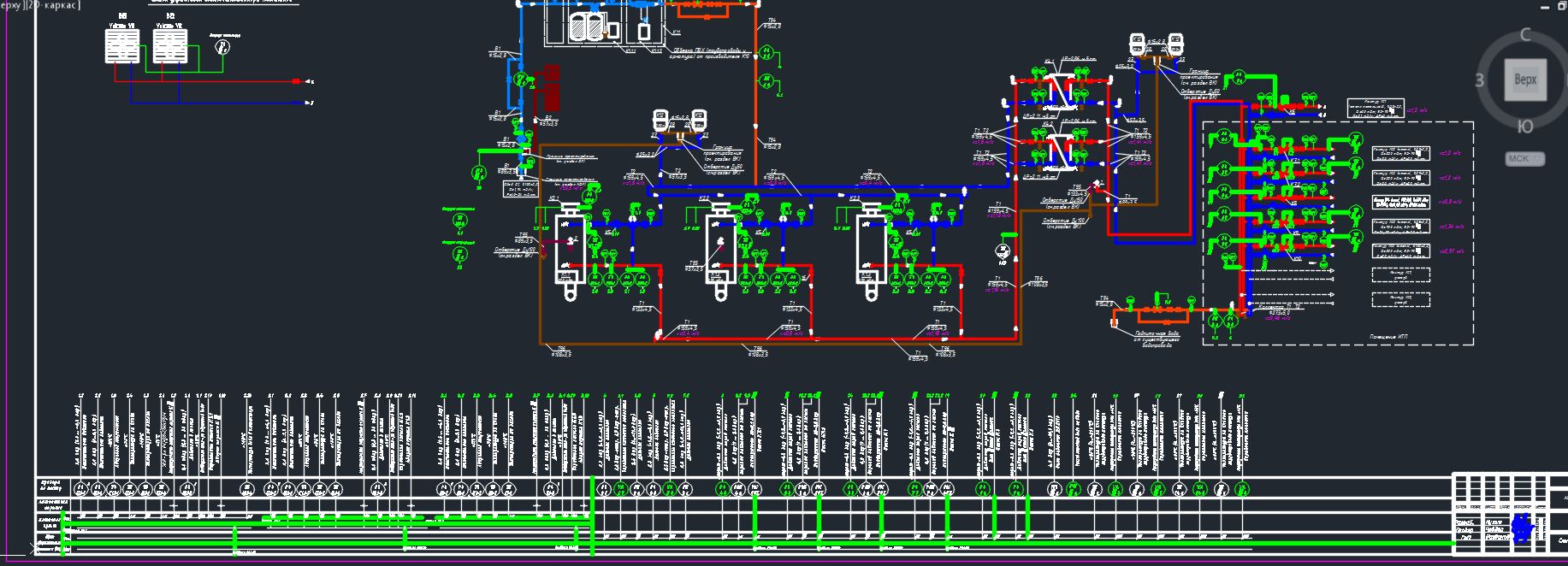

Общие данные. Схема автоматизации. Газоснабжение. Схема автоматизации. Котлоагрегат К1.1-К1.3 Схема автоматизации. Система отопления. Схема внешних подключений План расположения КИП и средств автоматизации Структурная схема План расположения оборудования. Пожарная сигнализация. План расположения оборудования. Охранная сигнализация. Схема подключения приборов ОПС. Спецификация.
Софт
AutoCAD Electrical 2015 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Том АК
    • Том 6 Рубин АК_20032019.pdf
    • DWG
      • 6,8,9_ План АТХ_16032019.dwg
      • Расчет питания ОПС_17032019.xlsx
      • 11 Cпецификация АТМ_20032019.docx
      • 5_Внешние подключения_16032019.dwg
      • 2,3,4_Функционалки_16032019.dwg
      • 0 Титул Обложка АК_12032019.docx
      • 7 Структура ОПС_16032019.dwg
      • 1 Общие данные АК_19032019.doc
      • 10_Подключение приборов_17032019.dwg
