Киевский политехнический институт имени Игоря Сикорского
инженерно - химический факультет, кафедра автоматизации химических производств
Курсовой проект по дисциплине: "Контроль и управление химико - технологическими процессами"
На тему: "Автоматизация процесса нанесения серебряного покрытия"
Киев 2017
Розрахунково-графічна робота складається з графічної частини та пояснювальної записки.

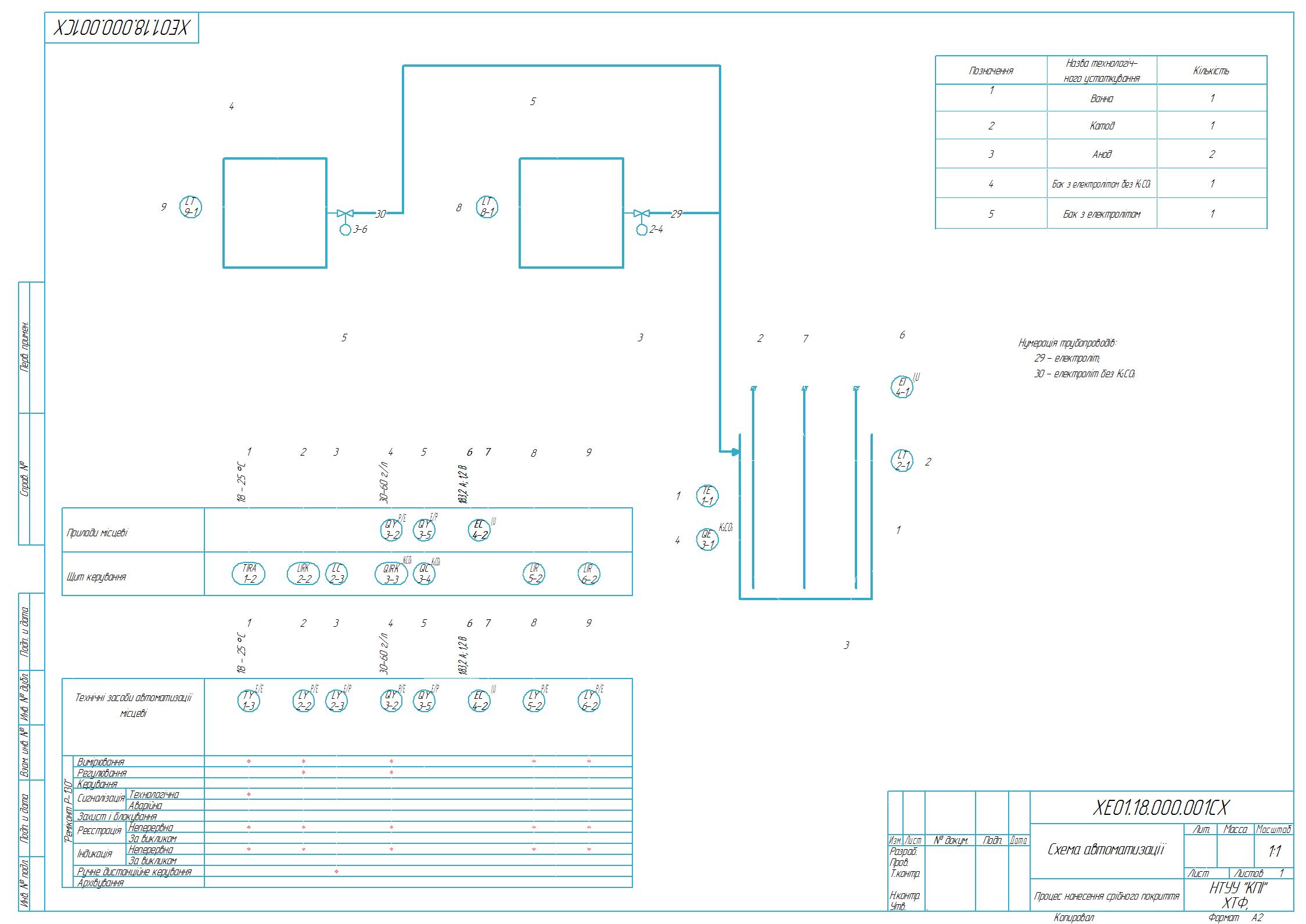

Графічна частина відображає рівень автоматизації технологічного процесу. Схема автоматизації виконана згідно з вимогами стандарту ДСТУ Б А.2.4-3:2009 у вигляді креслення на аркуші формату А1.
Пояснювальна записка містить такі розділи:
Вступ;
1. Опис технологічної схеми процесу нанесення срібного покриття;
2. Аналіз технологічного процесу як об’єкта автоматизації; на підставі аналізу технологічної схеми, норм технологічного режиму та апаратурного оформлення технологічного процесу визначається необхідний об’єм автоматизації виробництва, який подається у вигляді таблиці, а також здійснюється обґрунтований вибір параметрів контролю, регульованих параметрів і регулювальних впливів;
3. Опис розробленої схеми автоматизації, який включає короткий опис технічних засобів автоматизації кожного контуру контролю та регулювання технологічних параметрів;
4. Висновки щодо виконання поставлених задач автоматизації.
У ДОДАТКУ наведена специфікація на використані технічні засоби автоматизації.
ЗМІСТ
ЗАВДАННЯ НА РОЗРАХУНКОВО-ГРАФІЧНУ РОБОТУ 3
ВСТУП 4
1 ОПИС ТЕХНОЛОГІЧНОЇ СХЕМИ ПРОЦЕСУ СРІБЛЕННЯ 6
2 АНАЛІЗ ТЕХНОЛОГІЧНОГО ПРОЦЕСУ ЯК ОБ’ЄКТА АВТОМАТИЗАЦІЇ 8
3 ОПИС РОЗРОБЛЕНОЇ СХЕМИ АВТОМАТИЗАЦІЇ 11
4 РОЗРАХУНОК ПОХИБОК ВИМІРЮВАНИХ КАНАЛІВ 12
5. ВИСНОВКИ 14
6.СПИСОК ВИКОРИСТАНОЇ ЛІТЕРАТУРИ 15
7.ДОДАТОК 16
