Конкурс асов 3D-моделирования

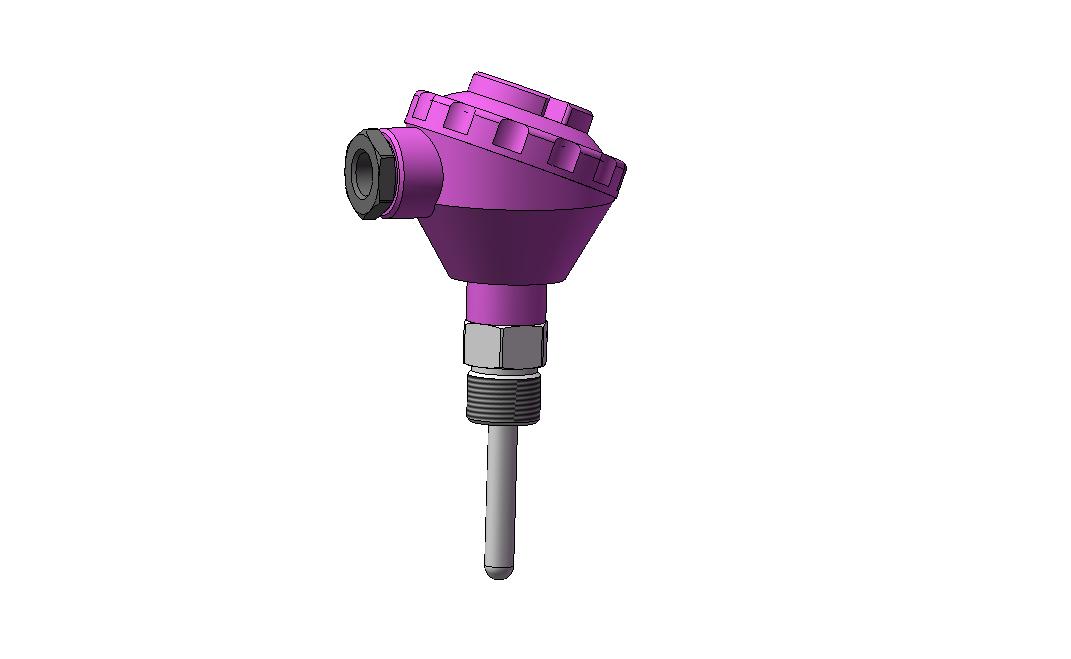

Датчик температуры ТСМ Метран-204-03-060-В-2-1-У1.1-ГП

Модель датчика температуры ТСМ Метран-204-03-060-В-2-1-У1.1-ГП предназначена для использования при компоновке и разработке различного оборудования.
ТСМ Метран– 204 предназначен для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитной арматуры. Класс допуска: В. Длина монтажной части 60 мм. Схема соединений 2-х проводная – для одного чувствительного элемента. Диапазон измеряемых температур: – 50...+150°С.
Степень защиты от воздействия пыли и воды IP65 по ГОСТ 14254. Масса: от 0,2 до 1,3 кг в зависимости от длины монтажной части. Климатическое исполнение У1.1 по ГОСТ 15150, но для значений температуры окружающего воздуха от – 50° до +85°С. Поверка: периодичность – 1 раз в 4 года, методика поверки – в соответствии с ГОСТ 8.461-2009. Средний срок службы 8 лет
Гарантийный срок эксплуатации 18 месяцев с момента ввода в эксплуатацию

Состав: Модель одной деталью и картинка из Солида Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:

Каталог / Автоматизация / Датчики / Датчик температуры ТСМ Метран-204-03-060-В-2-1-У1.1-ГП

Датчик температуры ТСМ Метран-204-03-060-В-2-1-У1.1-ГП.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
