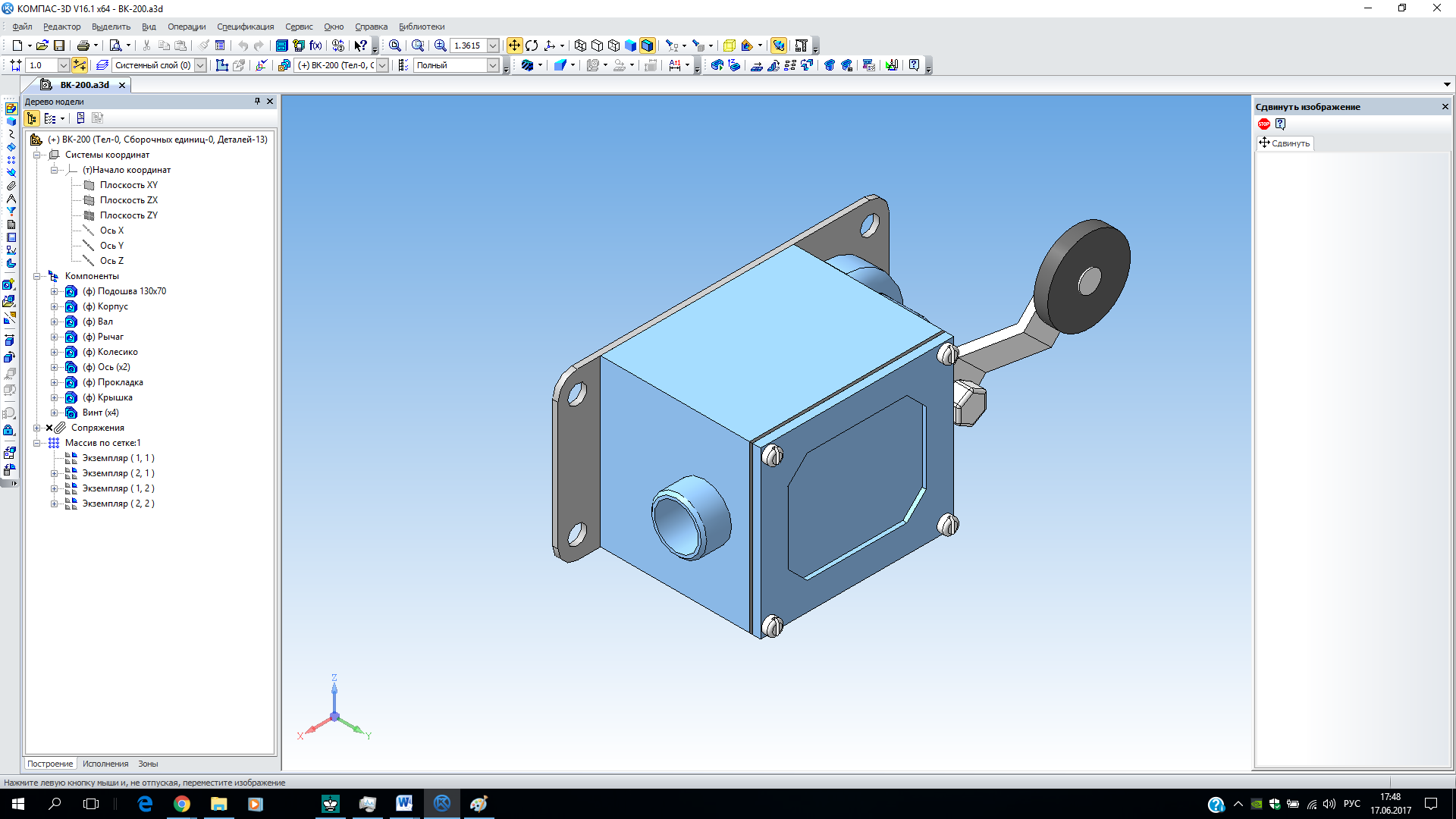

Корпус выключателя концевого ВК-200 в габаритных и установочных размерах.
Выключатель концевой ВК-200 предназначен для подключения электрических цепей блокировок и защит вспомогательного и основного оборудования тепловых электрических станций.
Имеет четыре ступени установки рычага с колёсиком. Под крышкой находятся микро переключатель и клеммы под напряжением 220 вольт. Микро переключатель имеет один размыкающий и один замыкающий контакт.
