Модернизация электропривода ленточнопильного деревообрабатывающего станка типа 691С

Полтавский национальный технический университет имени Юрия Кондратюка
Кафедра автоматики и электропривода
Дипломный проект
На тему: Модернизация электропривода ленточнопильного деревообрабатывающего станка типа 691С
Полтава 2015

Исходные данные: ленточнопильный деревообрабатывающий станок типа 691С, электродвигатель 4А180М4У3.
Целью работы является повышение надежности резки древесины за счет совершенствования электрической схемы путем внедрения современных средств автоматизации. В данном проекте разработана схема автоматического управления комбинированным деревообрабатывающим станком 691С, который входит в технологическую цепочку деревообрабатывающего цеха. Система предусматривает подключение двигателей подачи и распилки древесины к контроллеру через частотные преобразователи, снижает количество вмешательств оператора в процесс обработки. Выбраны коммутирующие устройства ведущих фирм в области автоматического управления электроприводом и эффективны с точки зрения надежности и экономичности.

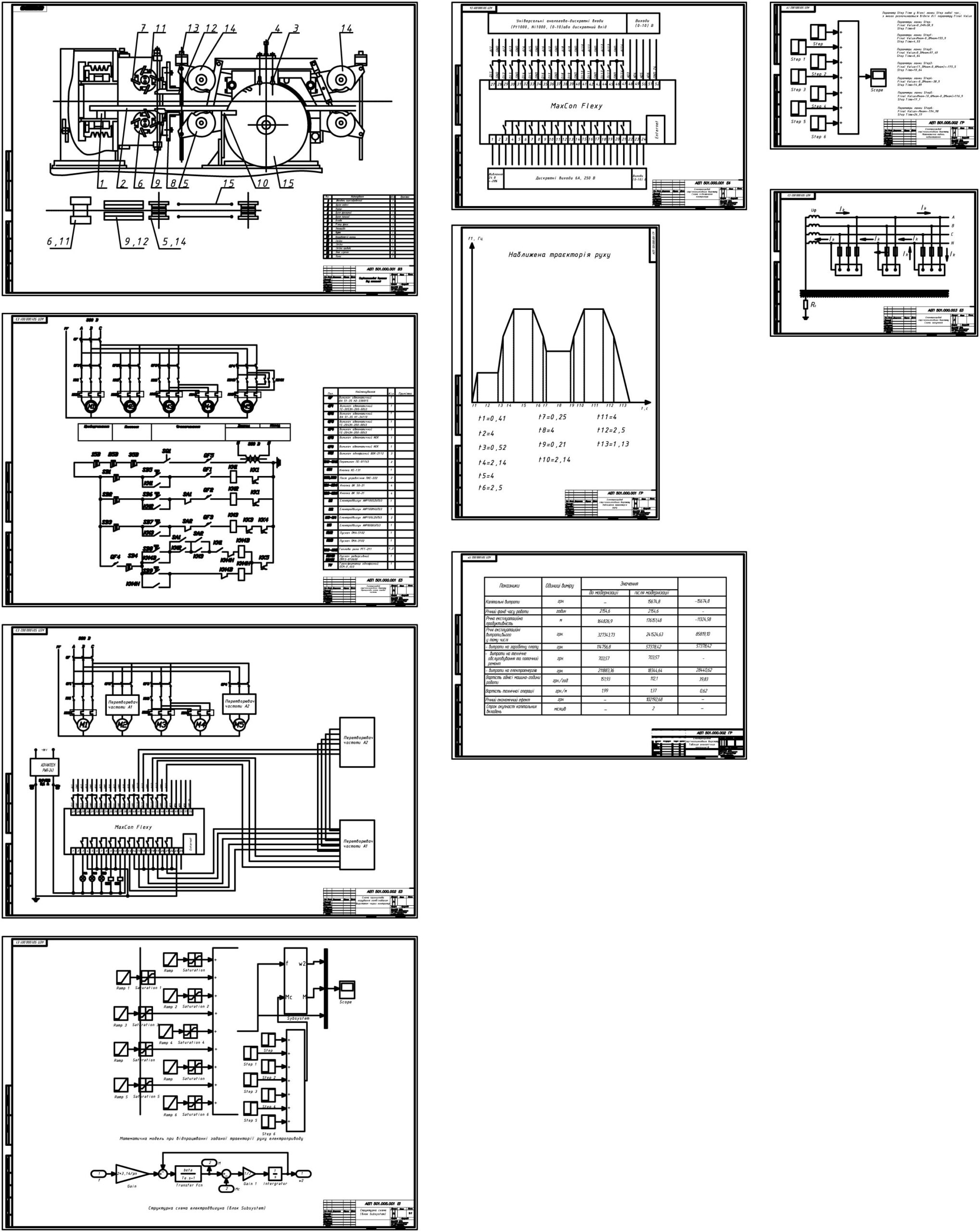

Объем дипломного проекта составляет 100 стр. печатного текста, который включает введение, 6 глав, заключение, список литературы из 30 источников. Графическая часть включает 4 чертежа формата А1, 3 чертежа формата А2 и 2 чертежа формата А3.
Вступ 4
1 Технологічна частина 7
1.1 Характеристика технологічних процесів деревообробки 7
1.2 Характеристика технологічних процесів виробничого цеху 15
1.3 Опис деревообробного верстату 691С 18
1.4 Об’єкт модернізації деревообробного цеху 19
1.5 Вимоги до електроприводів комбінованого верстату 691С 21
1.6 Постановка задачі на дипломне проектування 24
2 Розрахунково-конструкторська частина
2.1 Загальні відомості про технологічне обладнання 25
2.2 Попередній вибір електродвигуна привода пилки
комбінованого верстата 691С 32
2.3 Розроблення схеми керування універсальним верстатом 691С 33
2.4 Вибір обладнання силового кола 36
2.5 Вибір та налаштування конфігурації частотного перетворювача 39
2.6 Вибір технологічного контролера 41
2.7 Побудова механічних характеристик 42
3 Дослідження електропривода при відпрацюванні заданої траєкторії 45
3.1 Визначення наближеної траєкторії руху 45
3.2 Розроблення структурної схеми задавача траєкторії руху 47
3.3 Розроблення структурної схеми задавача моменту 50
3.4 Розроблення структурної схеми електропривода 52
3.5 Дослідження математичної моделі 55
3.6 Перевірка двигуна 59
4 Охорона праці 64
5 Електропостачання 78
6 Економіка 88
Загальні висновки 97
Список літератури 98
