Ленточнопильный станок вертикальный для резки проката DM*17:2.(14)

0
26
1001
9
0

Сибирский государственный университет им. ак. М. Ф. Решетнева
Кафедра технологии машиностроения
Курсовое проект по дисциплине "Металорежущие станки"
Тема "Проект  вертикального станка для  резки проката  DM*17:2.(14)"
Красноярск 2017

Исходные данные:
1. Мерная резка проката и пластин биметаллической лентой с двумя шагами зубьев
2. Чертеж детали –мерный сортамент проката и труб
3. СПКП по ГОСТ 4.93-86. ПН: стойкость режущего инструмента расчетная более 106часов; класс точности П; п.4-уровеньзвука на рабочем месте менее 80 дБА; п.5 технологичность- удельная трудоемкость изготовления 248 час/кг; п.8 безопасность -по ГОСТ Р ЕН 13898-2009 станки отрезные.
Прототип: JET VSF-14-3
В качестве аналогов выбираем американский станок НВ 5300I и немецкий станок VB510
В работе были выполнены: Анализ аналогов, патентный поиск, выбор режущего инструмента, расчет динамических характеристик, выбран электродвигатель и определен класс точности станка, расчет допусков соосности, проведен расчет амплитуд поперечной и угловой вибрации рабочих валов, построены графики их зависимостей.

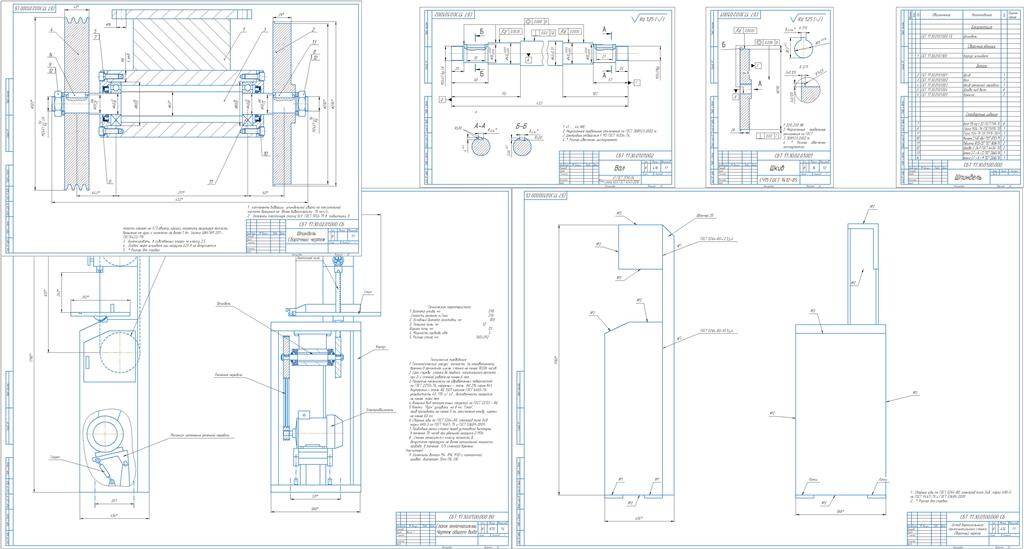

Графическая часть содержит чертежи: вала шпинделя, шкива ленточной пила, остова станка, общий вид станка, общий вид механизма резания

Содержание
Техническое задание………………………………………………………………………...…………2
Содержание……………………………………………………………………………………….…….3
Введение………………………………………………………………………………..……………….4
1. Информационный анализ и постановочные решения………………………………….……5
1.1. Анализ конструкций станков. Кластерный анализ новизны………………………..….....7
1.2. Результаты патентного поиска по направлению разработки, анализ трех патентов……8
1.3. Формализация цели, условия непрерывности работы станка……………………………..9
2. Технологические решения………………………………………………………………...….11
2.1. Выбор режущего инструмента. Модель образования стружки……………………..……11
2.2. Априорные режимы обработки на проектируемом станке………………………….……13
2.3. Образно-знаковая модель проектируемого станка……………………………….……….14
2.4. Расчет динамических характеристик процесса резания: силы и мощности резания....15
2.5. Определение класса точности станка и опор…………………………………………..….16
3. Конструкторские решения…………………………………………………………………...17
3.1. Анализ главного привода, выбор марки и условий эксплуатации электродвигателя…..17
3.2. Разработка принципиальной кинематической схемы станка и описание работы шпинделя.....................................................................................…………………………….18
3.3. Разработка механизма приводного шкива, прочностные расчеты, балансировка……...18
3.4. Расчет допусков соосности спроектированного механизма с подшипниками
серии 2………………………………………………………………………………………..19
4. Исследования динамики работы механизмов с роторами 2 класса…………………….…20
5. Безопасность эксплуатации проектной разработки………………………………….……..22
Заключение…………………………………………………………………………………...……….23
Список литературы…………………………………………………………….……..………………24
ПРИЛОЖЕНИЯ
Приложение 1. Чертеж общего вида………………………………………………………………...25
Приложение 2. Шпиндель. Сборочный чертеж…………………………………………………….26
Приложение 3. Остов. Сборочный чертеж………………………………………………………….27
Приложение 4. Вал……………………………………………………………………………………28
Приложение 5. Шкив…………………………………………………………………………………29



Автор
Tjhgyurj
Дата
06.10.2017
Язык
Русский
Состав
Шкив ленточной пилы, чертеж вала шпинделя, остов вертикального ленточнопильного станка, общий вид привода, спецификация,общий вид станка
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Новая папка\Вертикальный ленточнопильный станок.cdw
  • Новая папка\Общий вид.cdw
  • Новая папка\Остов вертикального ленточнопильного станка.cdw
  • Новая папка\последняя версия.docx
  • Новая папка\Спецификация.spw
  • Новая папка\Чертеж вала шпинделя.cdw
  • Новая папка\Шкив ленточной пилы.cdw
