Вятский государственный университет
кафедра Машины и технология деревообработки
Курсовой проект по дисциплине “Теория и конструкции деревообрабатывающего оборудования”

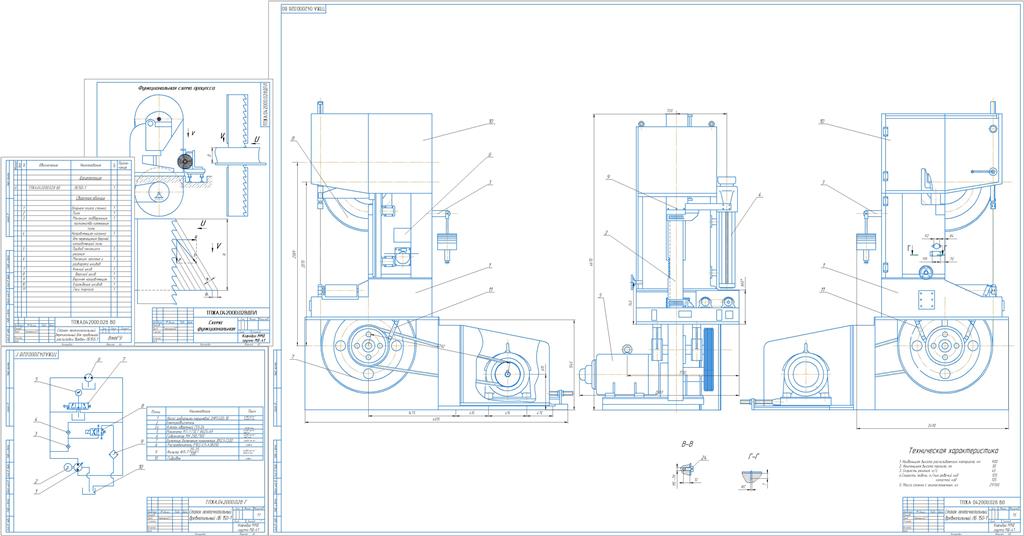

На тему: "Станок ленточнопильный вертикальный для продольной распиловки брёвен ЛБ 150-1"
Приведена общая характеристика станка и его полная классификация, описание инструмента. Произведены расчеты: кинематической схемы, технологические силовых показателей, скорости подачи с учетом ограничений, конструктивные расчеты на прочность, жесткость, виброустойчивость, производительности станка. Сделаны общие выводы и определены пути реконструкции и модернизации.
1
Содержание
Введение………………………………………………………………...………….4
1.Общая часть………………………………………………………………………….
1.1 Назначение станка с анализом…………………………………………………..5
1.2 Полная классификация станка с критериальными показателями……………..5
1.3 Место станка в технологическом потоке……………………………………….9
1.4 Описание конструкций станка с указанием взаимодействия механизмов
функциональных узлов………………………………………………………………9
1.5 Техническая характеристика станка с предельными параметрами
обработки……………………………………………………………………………12
1.6 Режущий инструмент (вид, тип, номер ГОСТа, линейные и угловые
размеры)……………………………………………………………………………..14
1.7 Обеспеченность требованиям стандартов безопасности……………………..17
2 Расчётная часть……………………………………………………………………..
2.1 Кинематические расчёты……………………………………………………….20
2.1.1 Анализ кинематической схемы ленточнопильного станка ЛБ 150-1 ……..20
2.1.2 Расчет потерь мощности в кинематической цепи привода резания……….25
2.1.3 Электрическая схема………………………………………………………….26
2.2 Технологические расчёты………………………………………………………29
2.2.1 Расчёт скорости подачи……………………………………………………….29
2.2.2 Расчёт мощности резания…………………………………………………….37
2.2.3 Выводы………………………………………………………………………..38
3 Конструкционные расчёты вала на прочность, жёсткость, виброустой-
чивость………………………………………………………………………………….
3.1 Расчёт ведущего вала………………………………………………………….39
3.2 Расчет ведущего вала на прочность…………………………………………44
3.2 Расчёт виброустойчивости…………………………………………………...47
3.2.1 Расчёт виброустойчивости цепной динамической модели……………..47
3.2.2 Вывод…………………………………………………………………………53
3.2.3 Определение виброустойчивости узла резания по изгибным колебаниям методом Релея……………………………………………………………………...53
3.2.4 Вывод…………………………………………………………………………57
4 Расчёт шпоночного соединения………………………………………………..58
5 Расчёт производительности станка……………………………………………61
Заключение…………………………………………………………………………62
Приложение А……………………………………………………………………...63
