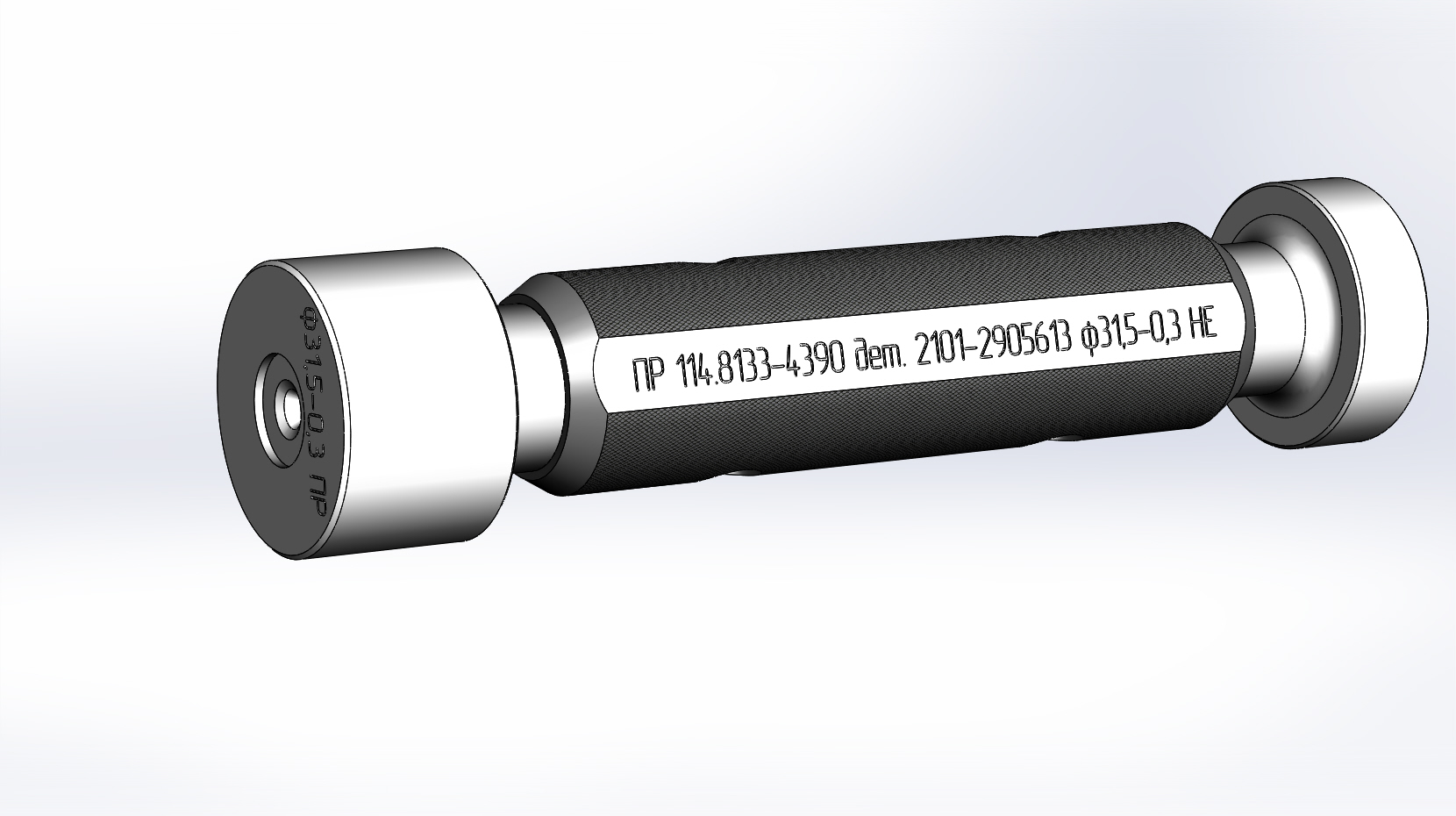

8133-4390.00 СБ Калибр пробковый
Габариты: 32 х 32 х 142 (округлённо).
Калибр предназначен для контроля внутреннего размера детали 2021-2905613. Деталь представляет собой резиновое кольцо и применять такие средства контроля к таким деталям не совсем корректно, но партия изделий была невелика, а контролировать хоть чем то было нужно. Поэтому применён простейший пробковый калибр. Претензий по качеству деталей не было.
В проект входят 3D модель калибра со всеми деталями и конструкторские чертежи на него. Контролируемая деталь только в виде модели. Посадка вставок в ручку на конус, боковые отверстия в ручке служат для выпрессовки вставок.
