Курсовая работа по дисциплине "Взаимозаменяемость, стандартизация и технические измерения"

Черкасский государственный технологический университет (украина)
Кафедра технологии и оборудования машиностроительных производств
Курсовая работа по дисциплине "Взаимозаменяемость, стандартизация и технические измерения"
На тему: ,,Сверлильная двухшпиндельная головка,,
Черкассы 2014

Техническое задание

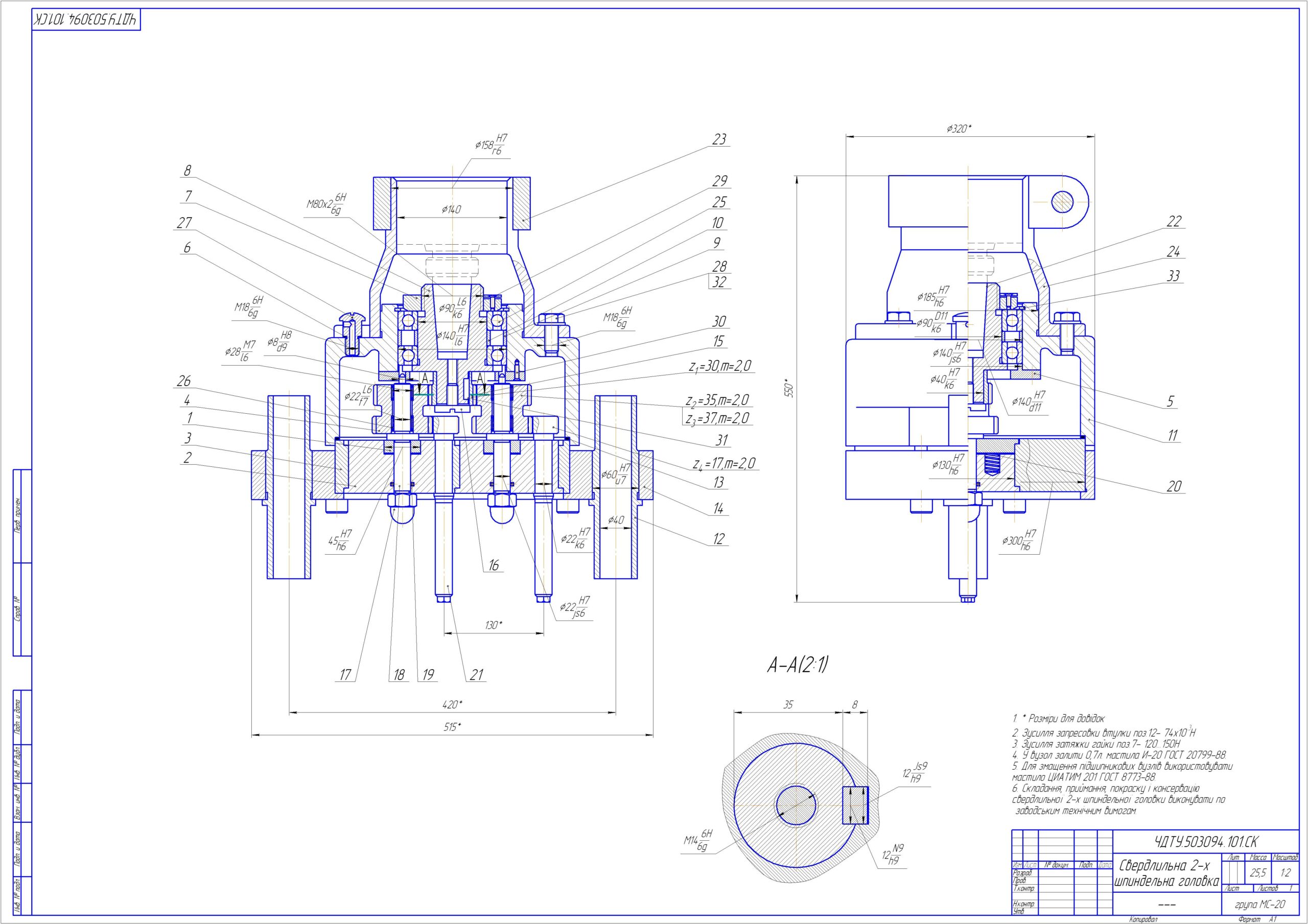

- разработать сборочный чертеж узла ,,Сверлильная двухшпиндельная головка,, на формате А1. На все соединения сборочного чертежа следует поставить посадки. Разработать спецификацию. Разработать рабочие чертежи трех деталей (деталировка: 15,18,22) с указанием всех размеров, шероховатости и допусков формы и расположения поверхностей.

В данной работе рассматривается сверлильная двухшпиндельная головка - она является дополнительным приспособлением к сверлильному станку, с её помощью можно одновременно обрабатывать несколько отверстий. При использовании такой головки производительность сверлильных станков значительно увеличивается.

Введение
1. Выбор и обоснование посадок
2. Расчет основных параметров двух соединений
3. Расчет посадки с натягом
4. Расчет исполнительных размеров калибр-пробки
5. Расчет резьбового соединения и проектирование резьбового калибр-кольца
6. Расчет размерной цепи
7. Обоснование выбора параметров шероховатости и допусков формы и расположения поверхностей
Вывод
Литература
