Министерство образования Республики Беларусь
Брестский государственный технический университет
Кафедра машиноведения
Курсовая работа по курсу: «Нормирование точности и технические измерения»
Брест 2016
Задание 1: Задана посадка 30Н6/f7, 44Н7/u6, 77Е8/s7, 90Н11/h10.
Задание 2: радиальная сила F = 6000Н, радиальный подшипник 0 класса точности; в соединении вращающимся является внутреннее кольцо подшипника. Выпишем параметры подшипника: d = 90 мм, D = 225 мм, В = 54 мм, r = 5,0 мм.Подшипник 418 (шариковый радиальный тяжелой серии)
Задание 3: Исходные данные:
I-30k6; II-45n6; III-30k6; IV-25r7; V-40-0,2; VI-50-0,2; VII-4,5h15; VIII-14P9; IX-75h7; X-64H7; XI-85; XII-10+0,3; XIII-10-0,2; XIV-20h8.
Задание 4:Исходные данные: d=63 мм, тип соединения 2 (нормальное соединение).По ГОСТ 23360-78 выбираем основные размеры соединения: b=18 мм, h=11 мм; Глубина паза вала и втулки соответственно: t1=7 мм, t2=4,4 мм;
Вид исполнения 1; Длина шпонки l=80 мм;
Задание 5: M30–6H/6g
Задание 6: точность колеса 8-8-7-В ГОСТ 1643-81; модуль m=5 мм; число зубьев колеса Z=30. Коэффициент смещения исходного контура колеса X=0.
Задание 7: Составление схемы размерной цепи.
СОДЕРЖАНИЕ
1. Гладкие сопряжения и калибры
2. Расчет и выбор посадок подшипника качения
3. Шероховатость, отклонения формы и расположения поверхностей
4. Допуски и посадки шпоночных и шлицевых соединения
5. Резьбовые соединения
6. Допуски и посадки зубчатых колес
7. Размерные цепи

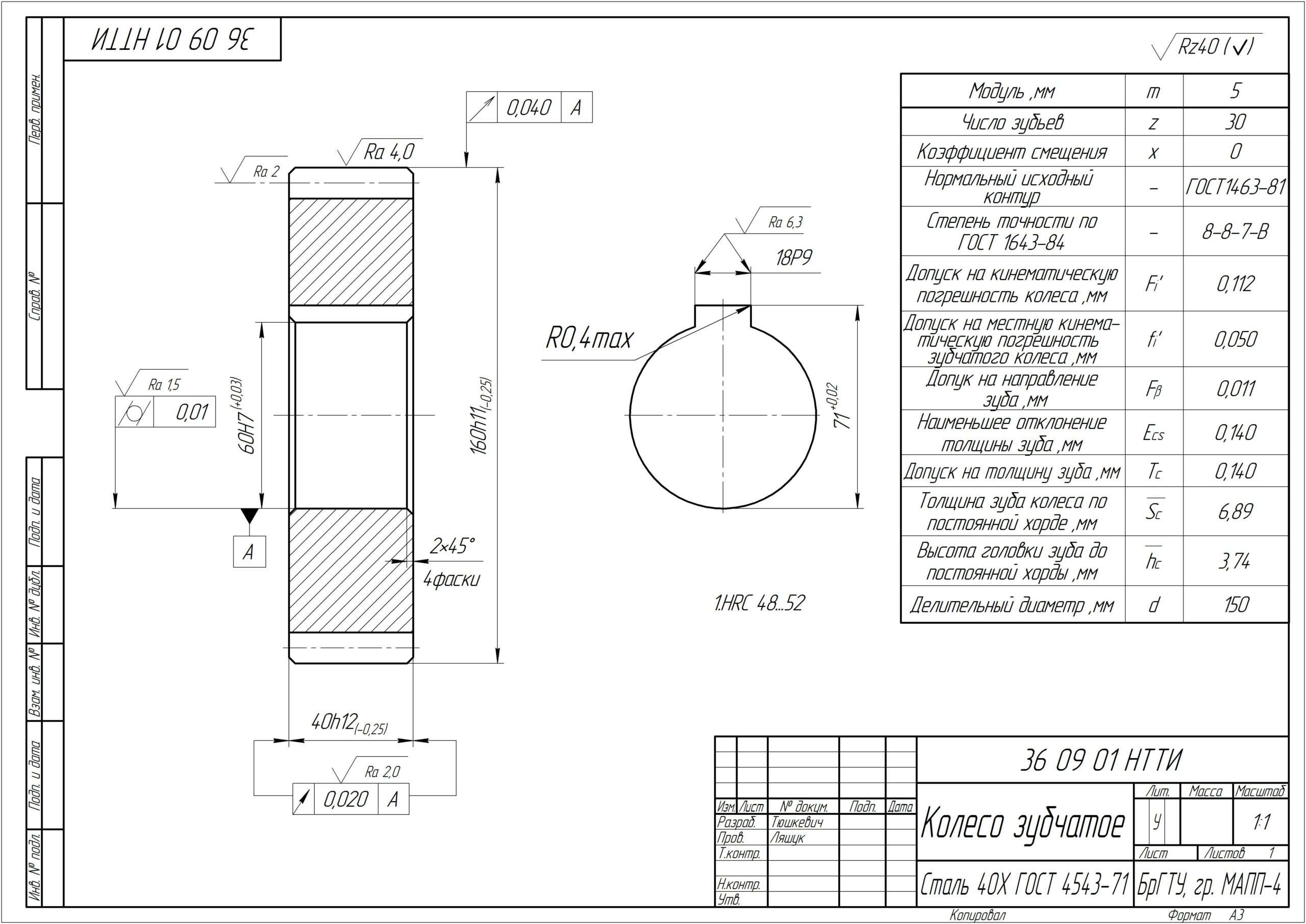

Приложение (Колесо зубчатое)
