Министерство образования Республики Беларусь
Учреждение образования "Брестский государственный технический университет"
Кафедра машиноведения
Курсовая работа по дисциплине:
«Нормирование точности и технические измерения»
Брест 2014
Исходные данные Нормирование точности и технические измерения:
1. Гладкие сопряжения и калибры.
1.1 Расчет допусков и посадок гладких цилиндрических сопряжений:
задана посадка 15H7/f7, 26Н6/p6, 42Н7/m6, 17Н8/h8
1.2 Калибры для контроля гладких цилиндрических соединений:
предельные калибры для контроля сопряжения 17Н8/h8
2. Расчёт и выбор посадок подшипника качения:
подшипник 212 шариковый радиальный легкой серии
3. Шероховатость, отклонения формы и расположения поверхностей:
I – 35k5; II – 48n6; III – 35k5; IV – 35r6; V – 42-0,2; VI – 50-0,3; VII – 11h9; VIII – 14H9; IX – 72h7; X – 62G7; XI – 75; XII – 9+0,3; XIII – 14-0,25; XIV – 20h6.
4. Шпоночные и шлицевые соединения
4.1 Шпоночное соединение:
55, тип соединения 1 (свободное)
4.2 Прямобочное шлицевое соединение.
Параметры прямобочного шлицевого соединения:
Прямобочное шлицевое соединение: центрирование по внутреннему диаметру D=82 мм; поле допуска центрирующего диаметра H8 – втулки, e8 – вала; число прямобочных шлицов 8; внутренний диаметр соединения d=72 мм; ширина шлица b=10 мм, поле допуска ширины шлица втулки F8, поле допуска ширины шлица вала h9.
4.3 Эвольвентное шлицевое соединение
Исходные данные: 35xH7/f7x2 ГОСТ 6033-80
5. Резьбовые соединения
Задано резьбовое соединение: M30x3–6H/6h
и отклонения ∆Pпг=+45 мкм, ∆Pпб.=+15 мкм.

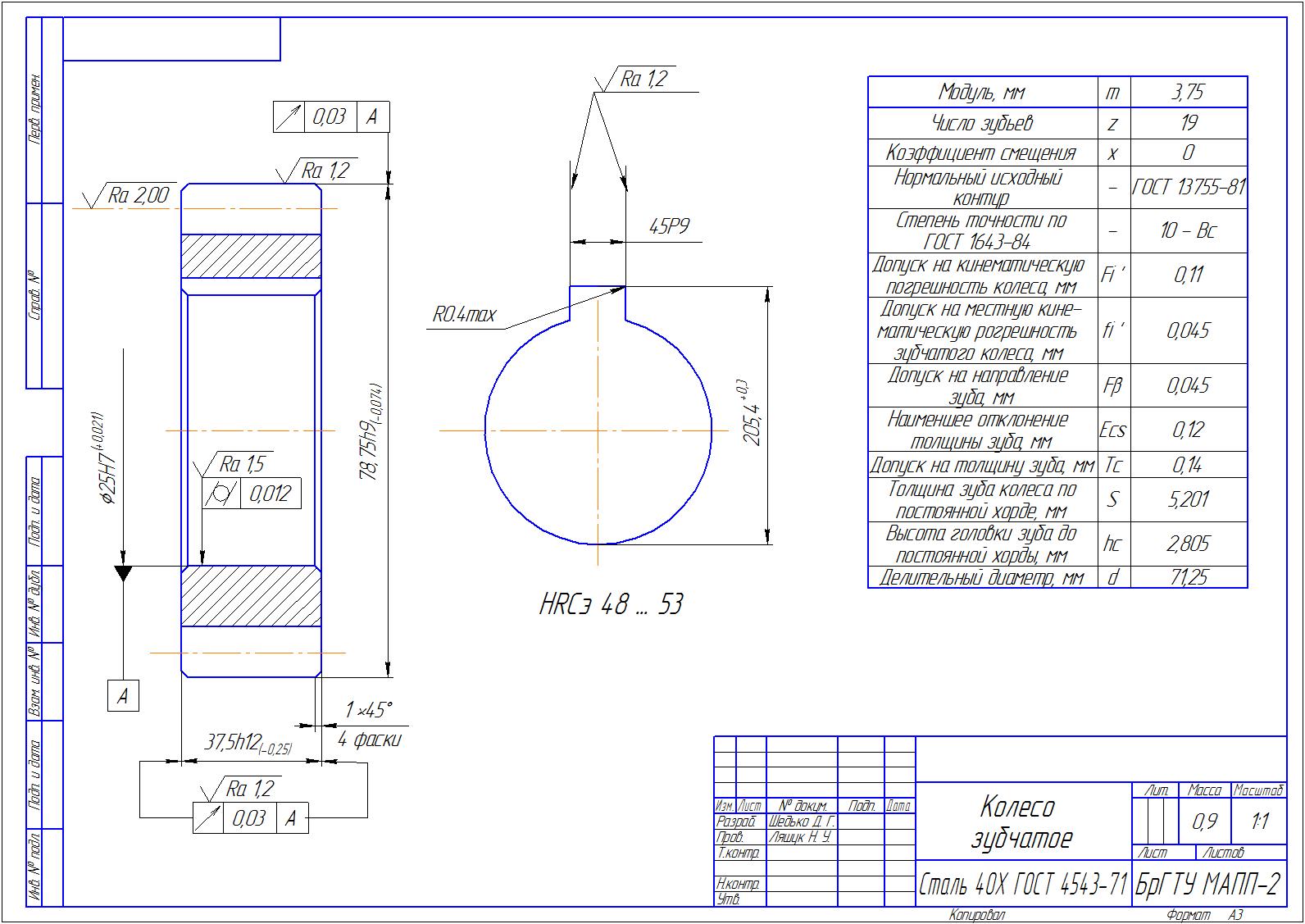

6. Допуски и контроль зубчатых передач:
10–Bc ГОСТ 1643-81, модуль m=3,75 мм, число зубьев колеса z=19. Коэффициент смещения исходного контура колеса X=0
7 Размерные цепи
7.1 Составление схемы размерной цепи.
Графическая часть содержит: посадки 15H7/f7, 26Н6/p6, 42Н7/m6, 17Н8/h8, предельные калибры для контроля сопряжения 17Н8/h8, посадки подшипника качения, шпоночные и шлицевые соединения, резьбовые соединения, допуски и контроль зубчатых передач, размерные цепи
Содержание
1. Гладкие сопряжения и калибры
2. Расчёт и выбор посадок подшипника качения
3. Шероховатость, отклонения формы и расположения поверхностей
4. Допуски и посадки шпоночных и шлицевых соединений
5. Резьбовые соединения
6. Допуски и контроль зубчатых передач
7. Расчёт размерных цепей
