Курсовой проект по дисциплине «Нормирование точности и технические измерения»

БНТУ,
Стандартизация, метрология и информационные системы.
Нормирование точности и технические измерения, для маш фака,
Минск 2016

Исходные данные - эскиз №4 [2, стр.15-28]; подшипник 115; режим работы - нормальный; хар-ка силовой передачи - силовая реверсивная.
В данной работе выполняется расчет посадок, цилиндрических пов-тей; подшипников, шпонок и т.д.

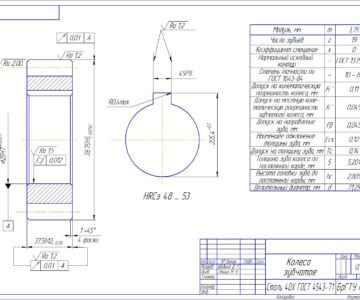

Графическая часть содержит: чертеж вала, чертеж зубчатого колеса, чертеж редуктора
1 Краткое описание состава и работы изделия. Обоснование выбора посадок соединений изделия 4
2 Вероятностный расчёт двух разных по характеру посадок гладких цилиндрических поверхностей 6
2.1Расчет посадки 115 H7/d11 6
2.2 Расчет посадки 80 H7/n6 9

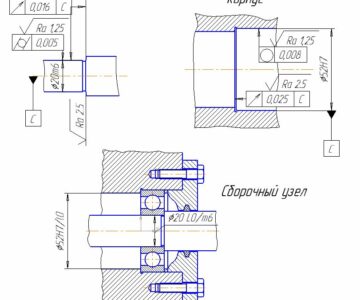

3 Расчет посадок подшипников качения. Назначение допусков формы, расположения и параметров шероховатости конструктивных элементов деталей, сопрягаемых с подшипником 12
4 Расчет посадок шпоночного соединения. Назначение допусков формы, расположения и параметров шероховатости поверхностей шпоночного соединения 17
5 Обоснование выбора норм точности зубчатой передачи. Выбор контрольного комплекса зубчатого колеса 21
5.1 Выбор показателей контрольного комплекса зубчатого колеса 21
5.2 Приборы для контроля комплексных и дифференцированных параметров зубчатых колес 24
6 Выбор методики измерительного контроля одного из параметров. Краткое описание методики выполнения измерения 28
7 Расчет размерной цепи “подшипниковый узел” 30
Литература 34
