«Южно-Уральский государственный университет» (НИУ)филиал г. Аша
Кафедра «Общенаучные и экономические дисциплины»
Курсовая работа по дисциплине «Метрология, взаимозаменяемость, стандартизация и технические измерения»
Аша 2013
Вариант №4
Задание №36
В Данной курсовой работе по дисциплине «Метрология, взаимозаменяемость, стандартизация и технические измерения» были выполнены следующие задания:
1. Рассчитаны посадки для гладких цилиндрических соединений с натягом, для соединения 5-7
2. Выбрана переходная посадка для соединения 5-6
3. Назначена и рассчитана посадка подшипника качения 10 и построена схема расположения полей допусков
4. Рассчитаны исполнительные размеры гладких калибров-скоб 1-2
5. Рассчитаны исполнительные размеры гладких калибров-пробок 1-2
6. Построена схема расположения полей допусков резьбового соединения
7. Рассчитаны рабочие калибры для резьбовой детали 1
8. Выполнен рабочий чертеж калибра 2-скоба
9. Выполнен рабочий чертеж зубчатого колеса 6

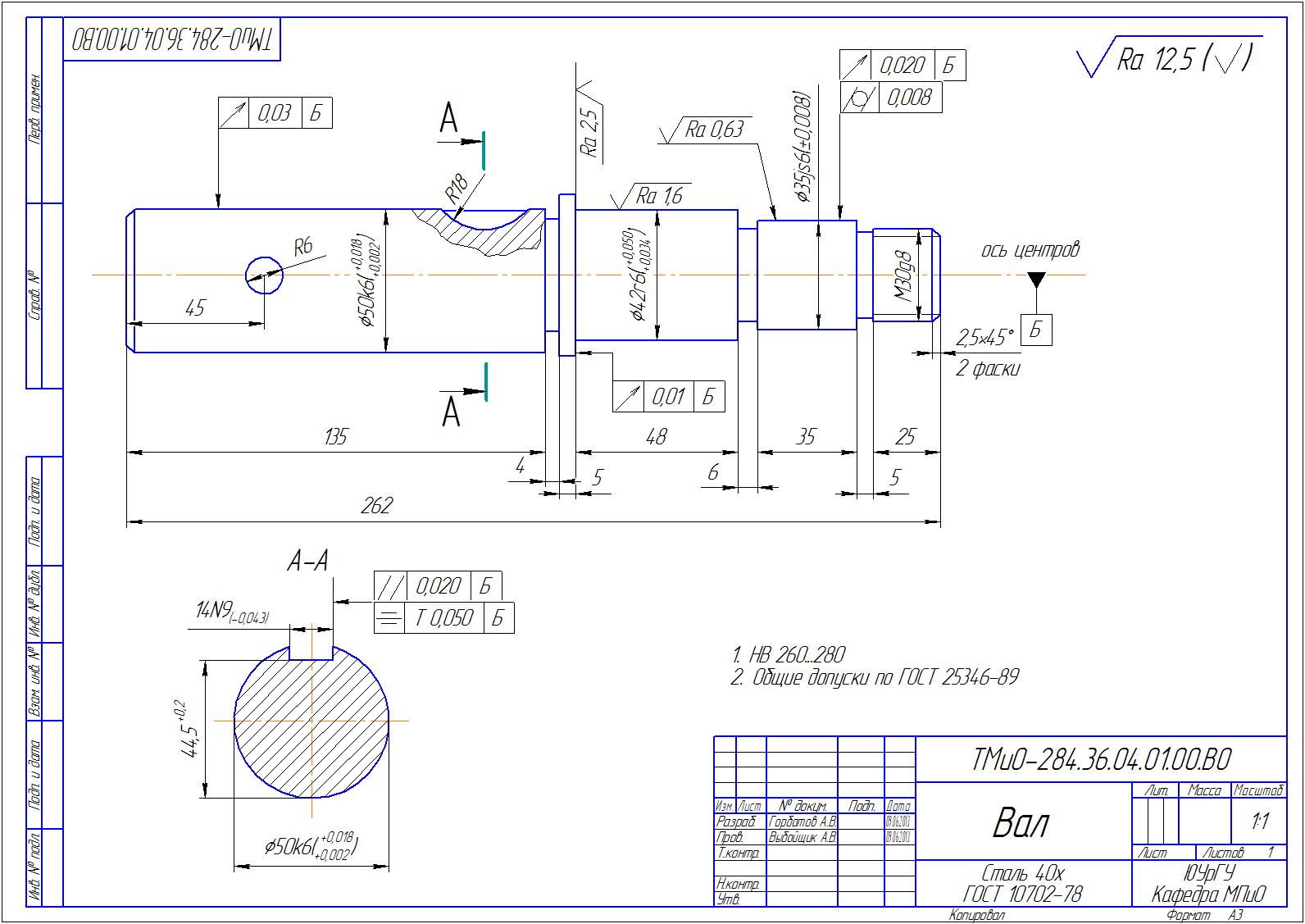

10. Выполнен чертеж детали 1
11. Разработаны и начерчены схемы контроля технических требований к детали 1
СОДЕРЖАНИЕ
ВВЕДЕНИЕ…………………………………………………………………… .. .6
1. РАСЧЕТ ПОСАДОК ДЛЯ ГЛАДКИХ ЦИЛИНДРИЧЕСКИХ СОЕДИНЕНИЙ…………………….……………………………….…….… ..7
1.1 расчет и выбор посадок с натягом для соединения 5-7……………..….7
1.2 расчет и выбор переходных посадок для соединения 5-6……………...9
2. РАСЧЕТ И ВЫБОР ПОСАДОК ПОДШИПНИКОВ КАЧЕНИЯ……….. .11
3. РАСЧЕТ КАЛИБРОВ……………………………………………………… .12
3.1 расчет исполнительных размеров гладких калибров-скоб………….. .12
3.2 расчет исполнительных размеров гладких калибров-пробок………...12
4. СХЕМА РАСПОЛОЖЕНИЯ ПОЛЕЙ ДОПУСКОВ РЕЗЬБОВОГО СОЕДИНЕНИЯ 1-11……………………………………………………14
5. РАСЧЕТ РАБОЧИХ КАЛИБРОВ ДЛЯ РЕЗЬБОВОЙ ДЕТАЛИ 1………..15
6. БИБЛИОГРАФИЧЕСКИЙ СПИСОК…...…………………………………..16
