Гомельски государственный технический университет имени П.О.Сухого
Кафедра детали машин
курсовой проект по дисциплине "Нормирование точности и технических измерений"
На тему "Расчет точности размеров деталей, входящих в сборочный узел"
Гомель 2018
Исходные данные:
Диаметр соединения, d, мм:100
Внутренний диаметр, d1, мм 60
Наружный диаметр втулки, d2, мм:150
Длина соединения, l, мм :70
Осевая сила, Roc, кН :10
Крутящий момент, Мкр, Н•м:18
Вал:
Материал сталь 40
Шероховатость, Rzd, мкм:2.5
Втулка
Материал: БРАЖ 9-4
Шероховатость, RzD, мкм:3.2
В данной работе производится Расчет и выбор посадки для гладкого цилиндрического соединения,Выбор универсальных средств измерения для контроля соединения с гарантированным натягом,Выбор посадок для подшипника качения,Расчет размерной цепи,Выбор посадок ответственных соединений

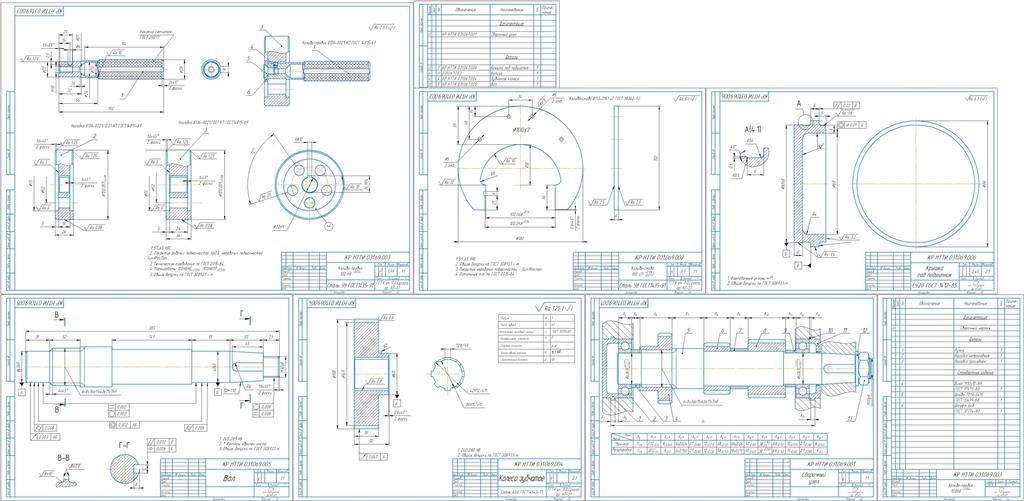

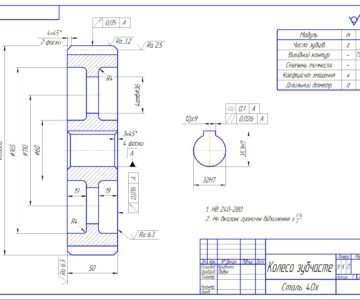

Графическая часть содержит чертежи вала,зубчатого колеса,калибра-пробки,калибра-скобы,крышки,спецификацию к сборке и сборочный чертеж
Содержание
1 Расчет и выбор посадки для гладкого цилиндрического соединения
1.1 С гарантированным натягом
1.2 С гарантированным зазором
2 Выбор универсальных средств измерения для контроля соединения с гарантированным натягом
3 Расчет и конструирование предельных калибров для контроля соединения с гарантированным натягом 11
4 Выбор посадок для подшипника качения
5 Расчет предельных калибров для контроля шлицевого соединения
6 Расчет размерной цепи
6.1 Метод полной взаимозаменяемости (max-min)
6.2 Метод регулирования с применением неподвижного компенсатора.
7 Расчет и нормирование точности и вида сопряжения зубчатой передачи
8 Выбор посадок ответственных соединений
9. Список используемой литературы
