«Ижевский государственный технический университет имени М.Т. Калашникова»
Кафедра: «Технология машиностроения и приборостроения»
Расчетно-пояснительная записка к курсовой работе
По дисциплине: «Метрология, стандартизация и сертификация»
2019

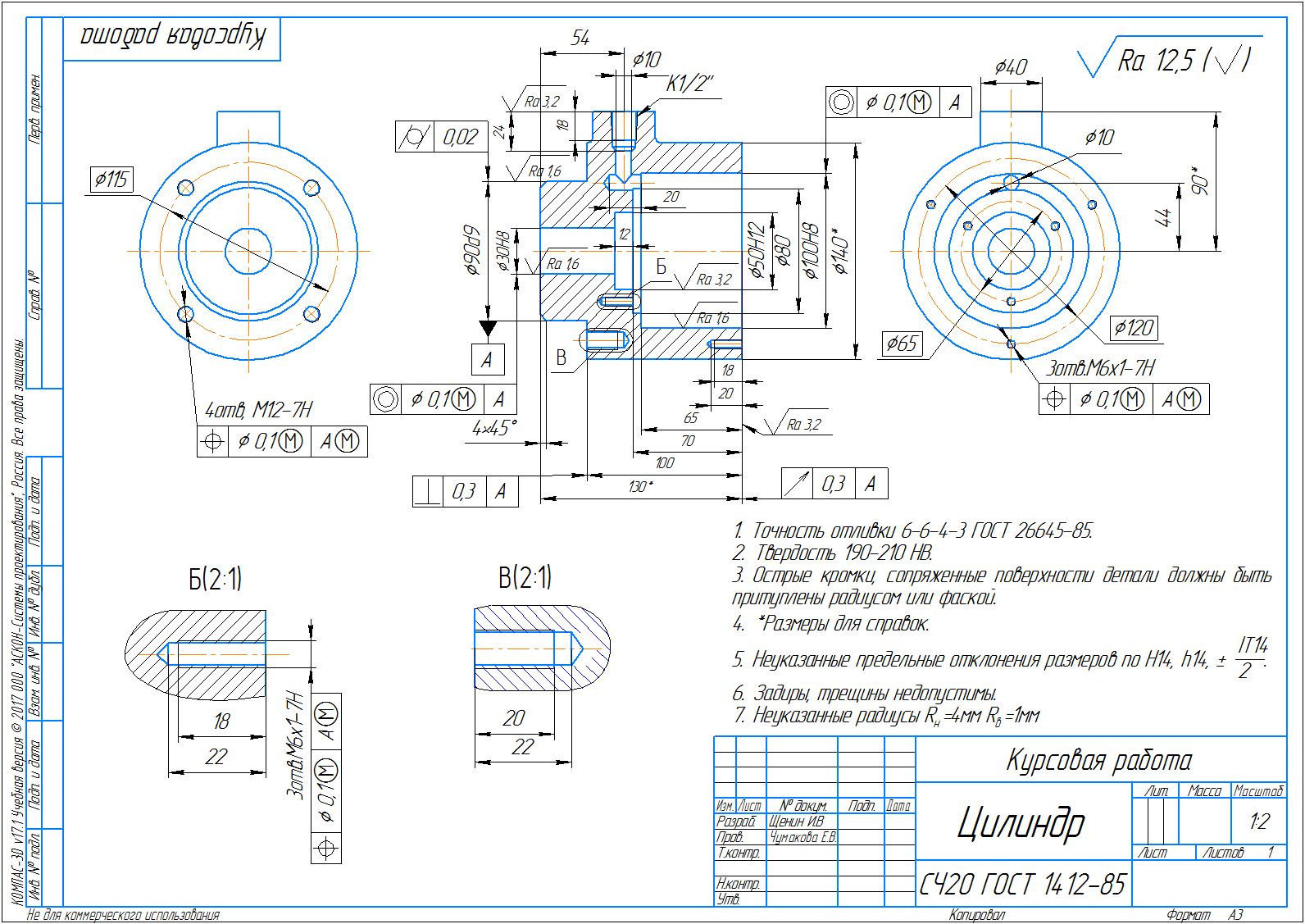

Деталь «Цилиндр» И27.13.00.01 входит в состав изделия «Цилиндр прижима фрезерной головки» И27.13.00.00 и предназначена для базирования различных деталей, входящих в его конструкцию, относительно ее поверхностей и защиты от внешних воздействий. К «Цилиндру» предъявляются требования повышенной прочности и высокого сопротивления износу.
«Цилиндр» имеет отверстие под Шток поз. 2 и воздушный канал.
На детали имеются группы отверстий: резьбовые отверстия М12 -4 отверстия, М6 -6 отверстия, внутренние отверстия Ø100Н8 -1 отверстие, Ø30Н8 -1 отверстие
Наибольший квалитет исполненных размеров Н8(Ø100), Н8(Ø30), свободные поверхности по 14 квалитету.
СОДЕРЖАНИЕ
Введение 3
I. Служебное назначение детали 4
II. Назначение технических требований 4
III. Функциональный анализ 5
IV. Выбор схемы контроля одного из технических требований 6

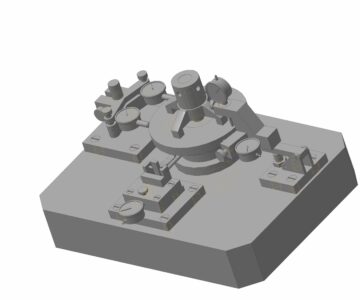

V. Компоновка контрольного приспособления 7
VI. Расчет измерений 8
VII. Работа индикатора ИЧ05 9
Заключение 11
Литература 12
Приложение
