АФ КНИТУ - КАИ
Кафедра "Технология машиностроения"
Курсовая работа по дисциплине "Технология машиностроение"
На тему: Редуктор червячный - размерный анализ
Альметьевск 2016
Червячный редуктор-механизм для уменьшения угловой скорости при передаче вращения от электродвигателя к машине. Червячные передачи применяются, когда оси валов перекрещиваются, как правило, под углом 90̊. Одним из достоинств червячной передачи является возможность получения большого передаточного числа (от единицы до нескольких сотен) при компактной конструкции.

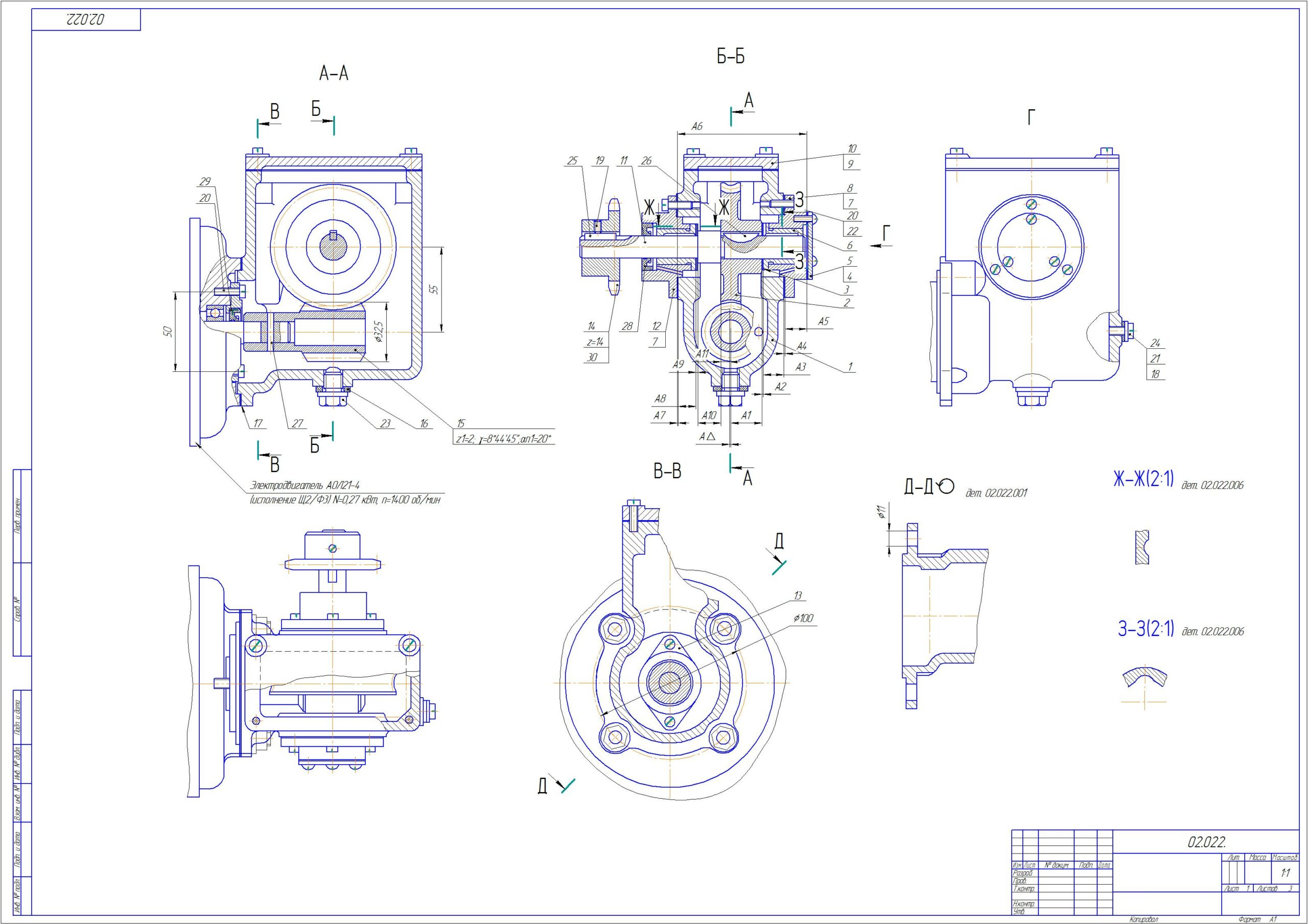

Данный редуктор-одноступенчатый, червяк установлен на валу электродвигателя. Вращение с вала электродвигателя передается через червяк 15 и червячное колесо 2 на вал 11. На конце вала 11 на шпонке 25 сидит звездочка 14, которая передает вращение к рабочим органам машины.
Опора вала 11 служат подшипники скольжения (втулки 6). Масло для смазки подшипников поступает из корпуса в них. Излишки масла сбрасываются через отверстия в корпусах 8 и 12 подшипников.
Корпус редуктора имеет четыре отверстия для крепления к корпусу электродвигателя.
1. Расчет объема выпуска сборочной единицы.
Выбор типа производства
2. Служебное назначение сборочной единицы
3. Технические условия и нормы точности на сборочную единицу в соответствии со служебным назначением
4. Анализ технологичности конструкции сборочной единицы
5. Выбор метода достижения требуемой точности
6. Предварительный выбор вида и организационной формы сборки
7. Разработка последовательности сборки сборочной единицы и составление технологической схемы сборки
8. Методы контроля качества сборочной единицы
9. Нормирование процесса сборки. Составление циклограммы
10. Формирование сборочных операций и окончательный выбор вида и организационной формы сборки
11. Технологический процесс сборки и испытаний
12. Технологическая оснастка сборки
