Сибирский государственный технологический университет
Кафедра метрологии и стандартизации
Курсовой проект на тему:"Размерный анализ механизма натяжения ремня вентилятора"
Красноярск 2014
Исходные данные для расчета:
Сопряжение: a; d=40 мм , d2-60 мм , l=150 мм, Мкр=150 мм, Р=0.
б; d=40 мм, l= 55 мм.
в; Соединение-Шпонка призматическая, соединение плотное.
г; Номер подшипника-208 , R=0,7 кН, Класс=0
Примечания:
1. Нагрузка спокойная, перегрузки до 150%.
2. Материал вала – Сталь 45.
3. Материал втулки – Сталь 15.
Исходные данные для расчета размерной цепи:
А1=26Н9
А2=5h9
А3=18h7
А0=2,9-3,1

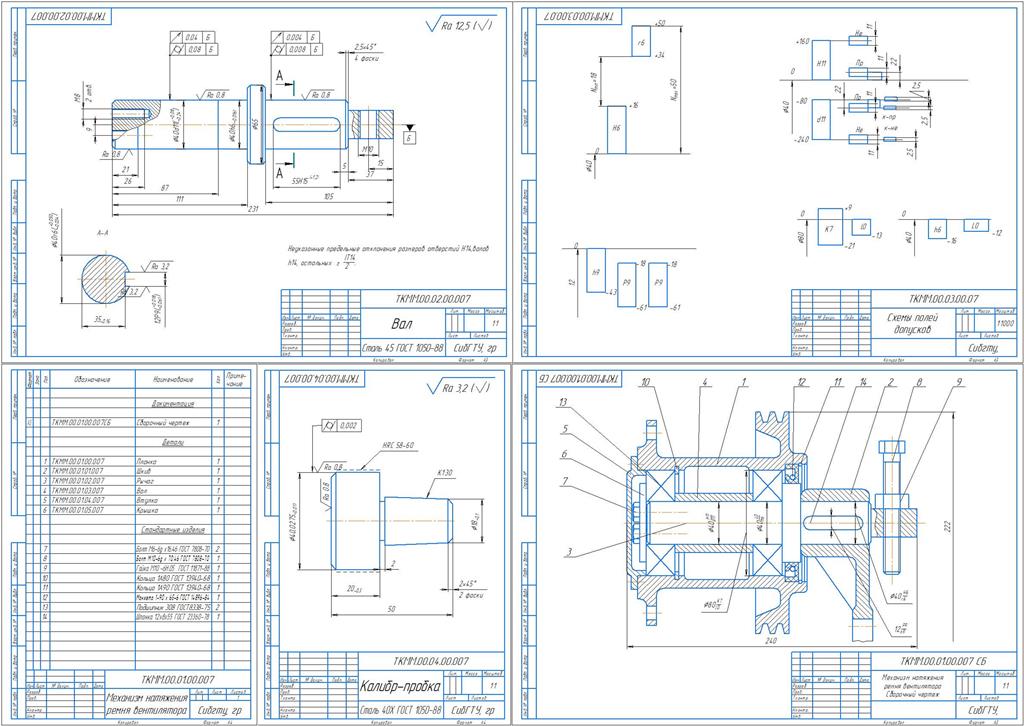

В данной работе рассчитываются и рассматривается анализ конструкции механизма натяжения ремня вентилятора. Графическая часть содержит "схему полей допусков", "вал", "калибр пробка", "механизм натяжения ремня вентилятора, сборочный чертеж", "спецификация".
СОДЕРЖАНИЕ
Анализ конструкции механизма натяжения ремня вентилятора 3
1 Расчет и выбор посадки с натягом 4
2 Выбор посадки для гладкого цилиндрического соединения Расчет исполнительных размеров рабочих калибров 7
3 Выбор посадки шпоночного соединения 9
4 Расчет и выбор посадок колец подшипника качения 10
5 Анализ размерной цепи 11
Библиографический список 13
